Chose promise chose due ! Aujourd’hui je grimpe sur des locaux commerciaux à Salon Provence pour assister à la pose de support de panneaux solaires pour toit plat.
La pose de supports sur une étanchéité (mono, multicouche, ou bien tout autre procédé) ne permet pas d’ancrer les supports au risque évident de perdre le bénéfice du « hors d’eau ». Il faut ballaster ! Plusieurs solutions existent, mais aujourd’hui je vais focaliser sur une installation atypique mais cependant ultra efficace : Le procédé Nordmount AB.
Rappelez-vous, je les avais reçu à Valence, et j’avais trouvé le concept intéressant pour les lecteurs, et notamment pour les poseurs de panneaux photovoltaïques professionnels. A la rédaction, nous avons de la suite dans les idées, alors découvrons ensemble une installation sur le terrain.
Chantier : Activ’Environnement (13 et 38)

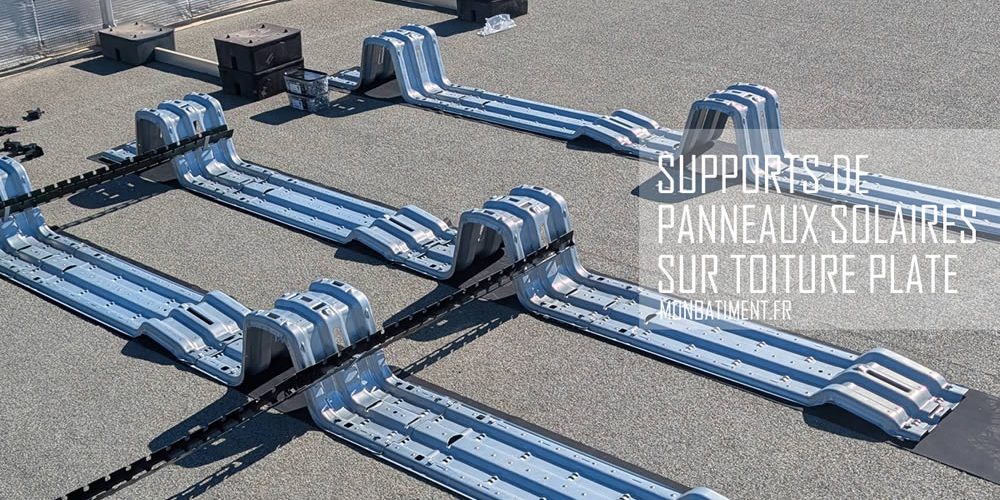

Les supports de panneaux solaires pour toit plat (ou toiture terrasse)
Sur une toiture-terrasse étanchée, toute fixation traversante doit faire l’objet d’un traitement spécifique afin de préserver la continuité et l’efficacité du complexe d’étanchéité. Les solutions lestées permettent justement, dans certaines configurations, d’éviter ces pénétrations. Jusqu’à présent, nous utilisions de simple « bacs » à lester, peu pratiques, difficiles à lever, difficiles à lester, pour une installation peu pertinente : 1 unique angle de rayonnement.
Après plusieurs recherches, sur internet et auprès des négoces, nous avons trouvé un excellent compromis : Les supports de panneaux solaires de Nordmount.
Ci-dessus : Ma vidéo de visite de chantier pour me rendre compte de ma pertinence du procédé. Nous sommes à 12 mètres de hauteur, étanchéité bitumée, pose au sol.
- Manutention simple (j’ai testé sur un chantier)
- Installation simple (idem)
- Conception solide et fiable (ça respire le qualifitatif)
- C’est Suédois !
Je fais d’une pierre deux coups aujourd’hui. Je profite de la pose des supports de panneaux solaires pour toit plat sur ma visite technique afin d’en vérifier la simplicité. Cela me permet également de rencontrer Olivier Rommens, dirigeant de la société Activ Environnement à Salon de Provence. L’accueil, l’hospitalité, le franc parlé et la tenue d’un véritable établissement reconnu, je ne pouvais pas passer à côté ! Profitez de la vidéo, je vous montre tout ce qu’il faut savoir sur le procédé.
Sur le terrain : Notre retour sur la mise en œuvre du système
Nous avons observé la mise en œuvre de ce système de support photovoltaïque directement sur une toiture-terrasse étanchée. L’installation était réalisée par Thomas, de la société Activ’ Environnement (13). Cette observation en conditions réelles permet de mieux comprendre l’intérêt du dispositif, mais également les précautions à prendre lors de sa pose.

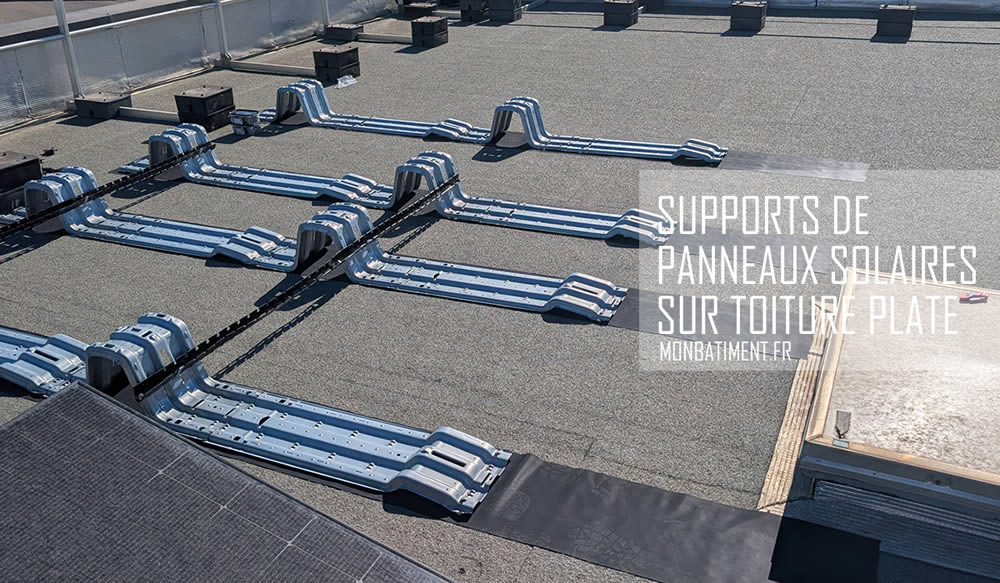

Système de support de panneaux solaires NORDMOUNT
Ci-dessus : Photo prise lors de l’installation in situ, sur un chantier, avec Activ’ Environnement et Serge USTUN. Google Pixel 9 PRO.
Une installation sans percement de l’étanchéité
Le premier point qui retient notre attention concerne l’absence de percement de l’étanchéité. Sur une toiture-terrasse, toute intervention sur le complexe d’étanchéité constitue un point particulièrement sensible. Le principe du système observé consiste justement à installer les supports sans créer de fixation traversante dans la membrane. Les rails reposent sur des bandes intermédiaires disposées entre le support métallique et l’étanchéité. Elles participent à la protection de celle-ci et contribuent également à limiter le déplacement du système.
Cette conception présente un intérêt évident : La pose des panneaux photovoltaïques ne nécessite pas, dans cette configuration, de multiplier les pénétrations à travers le complexe d’étanchéité.
Le lestage reste un élément essentiel
L’absence de fixation traversante implique cependant de maîtriser correctement le lestage de l’installation. Sur le chantier observé, l’installateur indique une valeur de 75 kg de lest par panneau. Cette valeur correspond au projet présenté dans la vidéo et ne doit pas être considérée comme une règle générale applicable à toutes les installations.
Le dimensionnement du lestage dépend notamment de la configuration de la toiture, de la hauteur du bâtiment, de son exposition, des caractéristiques du système et des sollicitations dues au vent. Ces éléments peuvent se calculer simplement sur le site de NORDMOUNT.
Nous avons d’ailleurs interrogé l’installateur sur ce point. La toiture présentée est située dans un environnement relativement exposé au vent, mais bénéficie également de protections périphériques qui influencent localement son exposition. Le lestage d’une installation photovoltaïque sur toiture-terrasse doit donc être déterminé pour chaque projet. Il faut également vérifier que les charges supplémentaires restent compatibles avec la capacité portante de la structure.
Respecter précisément le positionnement des rails
La pose ne consiste pas uniquement à déposer les supports puis à installer le panneau. L’écartement des rails doit correspondre aux dimensions du module photovoltaïque et, surtout, respecter les zones de fixation prévues par son fabricant. Lors de notre visite, les panneaux mesuraient environ 1,96 m de longueur. Thomas déterminait alors la position des supports afin de conserver une répartition correcte des appuis.
Ce point est important. Les fabricants de modules définissent généralement des zones dans lesquelles le serrage et les appuis doivent être réalisés. Sortir de ces zones peut modifier les sollicitations mécaniques appliquées au cadre du panneau. Le réglage de l’entraxe doit donc être réalisé avec précision avant la fixation définitive des modules.
Une mise en œuvre particulièrement simple
Interrogé sur la difficulté de pose, Thomas qualifie le système d’« hyper simple ». Cette simplicité apparaît effectivement lors de la manipulation des différents éléments. Contrairement à certains supports lestés de grandes dimensions, les composants peuvent être transportés séparément jusqu’à la toiture. Cela facilite la manutention, notamment lorsque l’accès s’effectue par une échelle ou lorsque les possibilités de levage sont limitées.

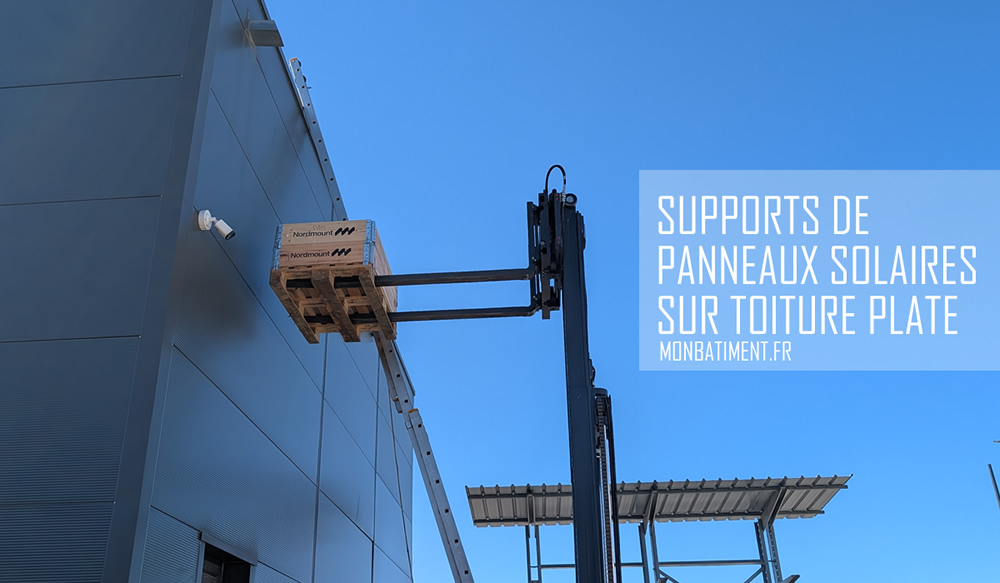

Levage des supports de panneaux photovoltaïques*
Crédit photo : S.USTUN / Google Pixel 9 PRO.
Le caractère modulaire du dispositif constitue également un avantage. Une extension ultérieure de l’installation peut être envisagée en poursuivant la trame des supports, sous réserve naturellement de réaliser les vérifications techniques nécessaires.
Un cheminement des câbles directement intégré
Un autre détail nous a semblé particulièrement pertinent sur le chantier : la gestion du câblage. Le support dispose d’éléments permettant de maintenir les câbles et de les guider le long de la structure. Les conducteurs ne sont donc pas simplement abandonnés sur la toiture. Cette disposition facilite la réalisation d’un cheminement propre et limite les contacts indésirables avec le revêtement de toiture.
Elle évite également certaines solutions improvisées consistant à multiplier colliers, gaines ou fixations supplémentaires pour maintenir les conducteurs.
Notre constat après observation du système
Après manipulation et observation du montage, la conception nous a paru particulièrement rationnelle. La manutention est simple. Le positionnement des supports est relativement rapide. La gestion du câblage est prévue dès la conception et, surtout, le système permet dans la configuration observée de préserver l’étanchéité en évitant les fixations traversantes.
Cela ne dispense évidemment pas d’une étude préalable.
Le lestage, les effets du vent, les charges admissibles de la toiture, la compatibilité avec le complexe d’étanchéité et les prescriptions du fabricant des modules photovoltaïques doivent être vérifiés pour chaque installation.
Observation réalisée sur chantier et présentée en vidéo par Serge Ustun, expert en bâtiment et directeur de la rédaction de Monbatiment.fr.
L’avantage du procédé Nordmount AB
- Rapide à poser.
- Simple dans la conception (mais riche en modélisation).
- Pas de fixation, pas de risque pour le corps d’étanchéité.
- Tout est compris dans le colis (sauf les lestes évidemment).
- Feutrine de protection (membrane résiliente) fournie en sur-longueur conséquente.
Le sujet est clairement d’actualité. La pose de photovoltaïque est en plein essor, nous avons de plus en plus de toits plats, donc : Il nous faut des solutions.
J’ai eu l’honneur de rencontrer les créateurs et dirigeants de Nordmount AB, tout droit venus de Suède pour nous rencontrer. Ne vous y trompez pas, il n’est pas question ici d’article sponsorisé mais bel et bien de vous faire découvrir le procédé que je qualifie d’excellent.
Lire mon article sur Nordmount AB. Je précise que cet article n’est pas sponsorisé.
Quelles sont les autres solutions existantes ?
Le bac plastique à lester. Nous l’avons vu, et je l’ai filmé dans ma vidéo, c’est pas pratique du tout. Lever ces immenses bacs, à 6, 8, ou 12 mètres, c’est proprement contre productif. Ceci fait, il faut encore les percer avec un forêt à étage, poser des tubes IRO, afin de réaliser le raccordement ! Une galère.
Le système de support de panneau solaire proposé par Nordmount rebat les cartes. C’est bien plus « pensé », bien plus « pro », et bien plus sécuritaire. En tant qu’experts bâtiment spécialisé en après sinistre, je ne peux que mandater clairement ce procédé (S.USTUN).
Une installation rapide, fiable, et solide
Nous verrons lundi, car nous allons installer nous même, sur notre chantier école, les supports pour toit plat à raison de 18 panneaux. En revanche, ce vendredi 4 Septembre, j’ai pu constater avec Thomas, de Activ’ Environnement, que la pose des supports pour 6 panneaux prenait 30 minutes chrono !
Imbattable !
Tout ça, sans prendre de risques, sans se faire mal, et sans forcer outre mesure (par rapport aux bacs plastiques à lester). Je vous renvoie simplement à ma vidéo, dont le résultat est sans appel.
La matière est noble, le procédé est réfléchi !
- Qualité des matériaux
- Passage de câble
- Continuité des assemblages
Où se renseigner (si vous êtes poseur ou distributeur) ?
Au moment où je filme cette vidéo, et où j’écris cet article, c’est Patrice Monnod qui gère la distribution du procédé de support pour panneau solaire toit plat en France. Contactez le, si vous êtes poseur, distributeur, ou revendeur de systèmes photovoltaïques. Patrice est très à l’écoute, il est efficace et rigoureux. Au regard de ce que j’ai pu observer sur ce chantier, le procédé constitue une alternative particulièrement intéressante aux bacs lestés traditionnels. Alors ne vous privez pas d’une telle opportunité !
Conclusions
Soyons honnêtes vis à vis des lecteurs, et notamment des pros.
Y a pas photo !
J’ai souhaité rédiger cet article pour le lecteur, car je demeure persuadé que les bonnes solutions existent mais qu’elles sont parfois difficiles à dénicher. Nordmount ne finance pas ce dossier, rien n’est sponsorisé. Je renvoie donc ici mon avis réel, qui sera consolidé sous peu car je vais les poser moi-même sur mon chantier école, dans les jours à venir.
Merci pour vos lectures et bon chantier.
Serge USTUN.
