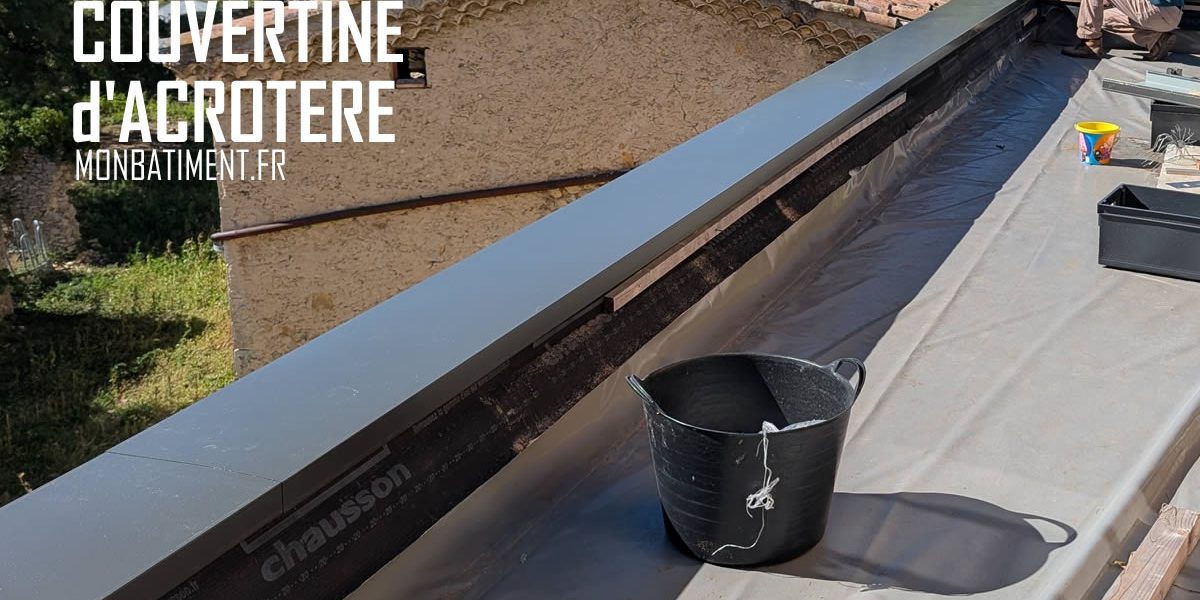

Avant propos
On les remarque rarement. Pourtant, elles couronnent des milliers de toitures-terrasses, protègent les parties supérieures des acrotères et participent à la pérennité des ouvrages.
Les couvertines d’acrotères sont des éléments de protection, généralement métalliques, disposés au sommet des murets périphériques des toitures plates. Leur mission consiste à protéger la tête des acrotères contre les précipitations et à favoriser l’évacuation des eaux de pluie, sans ruissellement indésirable sur les façades. Derrière leur apparente simplicité se cache une mise en œuvre qui exige de la précision. Largeur des profilés, retombées, pente, fixation, dilatation, jonctions, angles et compatibilité avec l’étanchéité : chaque détail compte.
Sur notre chantier-école consacré à la construction d’une maison à partir de conteneurs maritimes, nous avons choisi des couvertines métalliques façonnées sur mesure en usine, en tôle prélaquée RAL 7022, gris terre d’ombre.
La particularité de cette réalisation réside dans son calepinage préalable : plutôt que de multiplier les découpes sur le chantier, nous avons anticipé les longueurs, les changements de direction et les jonctions au moyen de pièces numérotées, dont certaines comportent des profils mâles et femelles.
Retour sur cette réalisation, et sur les règles techniques à connaître avant de protéger les acrotères d’une toiture-terrasse.
Qu’est-ce qu’une couvertine d’acrotère ?
Une couvertine d’acrotère est un élément de couronnement posé sur la partie supérieure d’un mur, d’un muret ou d’un acrotère afin de protéger celui-ci des intempéries. Sur une toiture-terrasse, l’acrotère constitue la remontée périphérique de l’ouvrage, au droit de laquelle le complexe d’étanchéité est généralement relevé. La couvertine vient protéger la partie supérieure de cet ensemble.

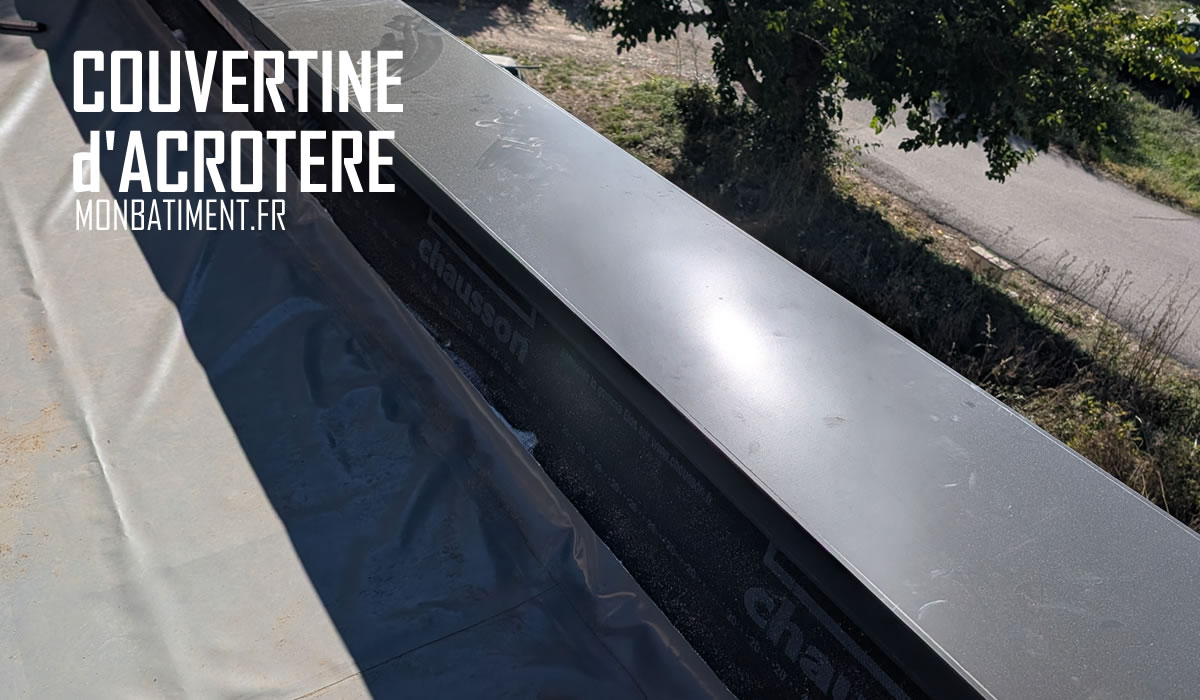

Couvertine en tôle laquée
Les trois fonctions principales
La protection contre les infiltrations. La couvertine limite l’exposition directe de la tête de l’acrotère aux précipitations. Elle contribue à protéger les supports et les parties supérieures des relevés d’étanchéité.
La maîtrise du ruissellement. Grâce à ses retombées et à ses dispositifs de rejet d’eau, elle éloigne les écoulements des parements verticaux. Une géométrie mal étudiée peut, au contraire, favoriser les salissures et les pénétrations d’eau. La finition architecturale. Elle assure une transition visuelle entre la toiture et les façades. Sa teinte, sa largeur et son profil peuvent renforcer ou atténuer la perception des volumes.
Il faut néanmoins distinguer deux notions : une couvertine contribue à la protection de l’étanchéité, mais ne remplace jamais un relevé d’étanchéité correctement réalisé.
Les différents matériaux des couvertines d’acrotères
Le choix du matériau dépend de l’environnement, de la longueur des ouvrages, des contraintes de corrosion, de l’esthétique recherchée et du budget.
| Matériau | Avantages | Points de vigilance |
|---|---|---|
| Aluminium laqué | Léger, large choix de couleurs, bonne résistance à la corrosion | Dilatation thermique importante, sensibilité aux déformations |
| Acier galvanisé prélaqué | Rigide, résistant, adapté aux profilés façonnés | Protection des chants et risque de corrosion en cas de dégradation |
| Zinc | Durable, esthétique traditionnelle ou contemporaine | Dilatation, compatibilité des matériaux et détails d’assemblage |
| Inox | Très bonne résistance à la corrosion selon la nuance | Coût élevé, choix de nuance selon exposition |
| Béton ou pierre | Aspect massif, résistance mécanique | Poids, joints, porosité, fissuration et protection des relevés |
Sur notre chantier, le choix s’est porté sur une tôle prélaquée de teinte RAL 7022. La nuance exacte du métal et son épaisseur devront être précisées à partir de la fiche de fabrication : la couleur, à elle seule, ne permet pas de déterminer si le produit est en acier ou en aluminium.
Lire notre article sur le pliage de la tôle laquée.
Le calepinage : L’étape déterminante avant la fabrication
Une couvertine réalisée sur mesure ne commence pas sur la toiture. Elle commence avec un mètre, un croquis et une réflexion sur les assemblages.
Sur notre chantier-école, nous avons procédé au relevé des longueurs périphériques, à l’identification des angles et à la répartition des éléments en plusieurs familles.
- Des grandes longueurs pour les parties rectilignes.
- Des longueurs intermédiaires pour ajuster la répartition.
- Des angles façonnés en atelier.
- Des éléments de jonction comportant des dispositions mâles et femelles.
- Un numérotage permettant de retrouver l’ordre de pose.
Ce travail préparatoire permet de limiter les coupes sur place, de réduire les erreurs de positionnement et d’améliorer la régularité visuelle des jonctions.

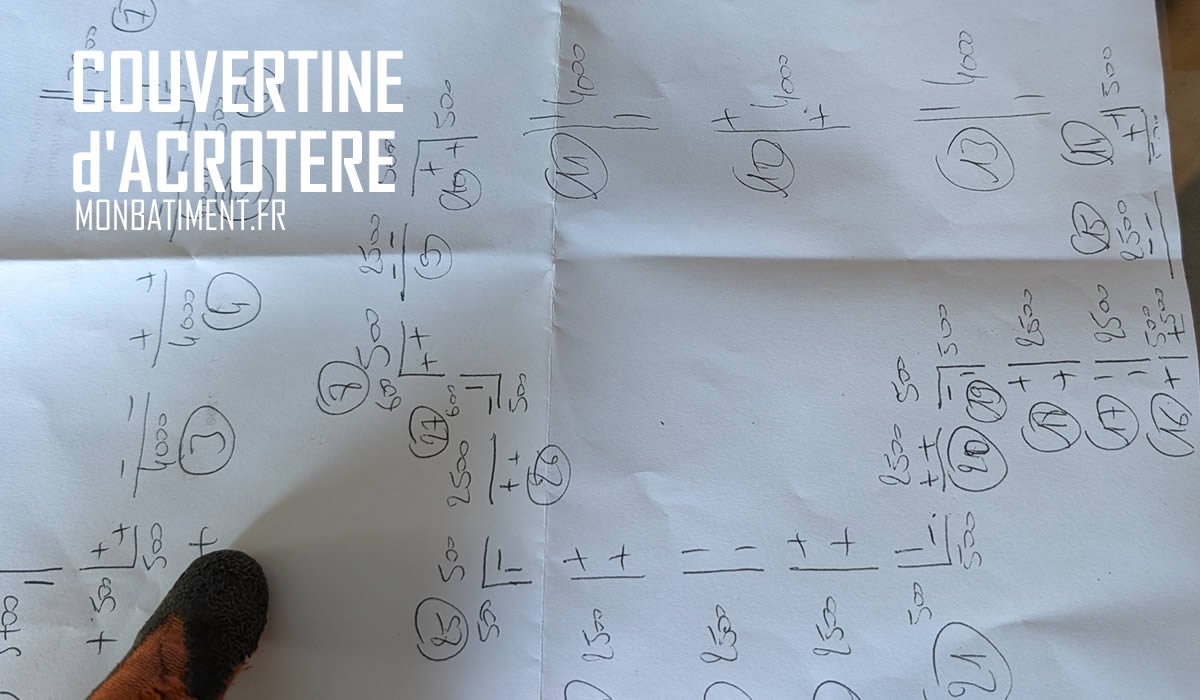

Calepinage de pose des tôles
Pourquoi ne pas utiliser uniquement de grandes longueurs ?
Il serait tentant de commander les profilés les plus longs possible pour réduire le nombre de raccords. Mais les grandes longueurs présentent aussi des inconvénients : transport plus délicat, manutention difficile en toiture, risque de déformation et mouvements de dilatation à prendre en compte.
Le bon calepinage recherche donc un équilibre entre continuité esthétique, facilité de pose et comportement mécanique. Le nombre minimal de joints n’est pas nécessairement le meilleur choix technique. Chaque assemblage doit également permettre les mouvements prévus par le fabricant.
Notre chantier : Des pièces numérotées et des angles façonnés
Les angles façonnés en atelier permettent de limiter les ajustements délicats réalisés directement en toiture.
Les angles constituent des points singuliers particulièrement importants. Ils cumulent changements de direction, raccordements entre éléments et variations dimensionnelles.
Nous avons donc choisi de les faire fabriquer en usine. Sur les photographies du chantier, on distingue les éléments d’angle préparés, les plis de rive, les retombées et les zones de recouvrement. Les pièces ont ensuite été repérées selon le plan de calepinage manuscrit. Cette méthode présente un avantage immédiat : lors de la pose, chaque élément retrouve son emplacement sans qu’il soit nécessaire de reprendre l’ensemble des mesures.
Elle permet également de contrôler les pièces reçues avant leur installation.

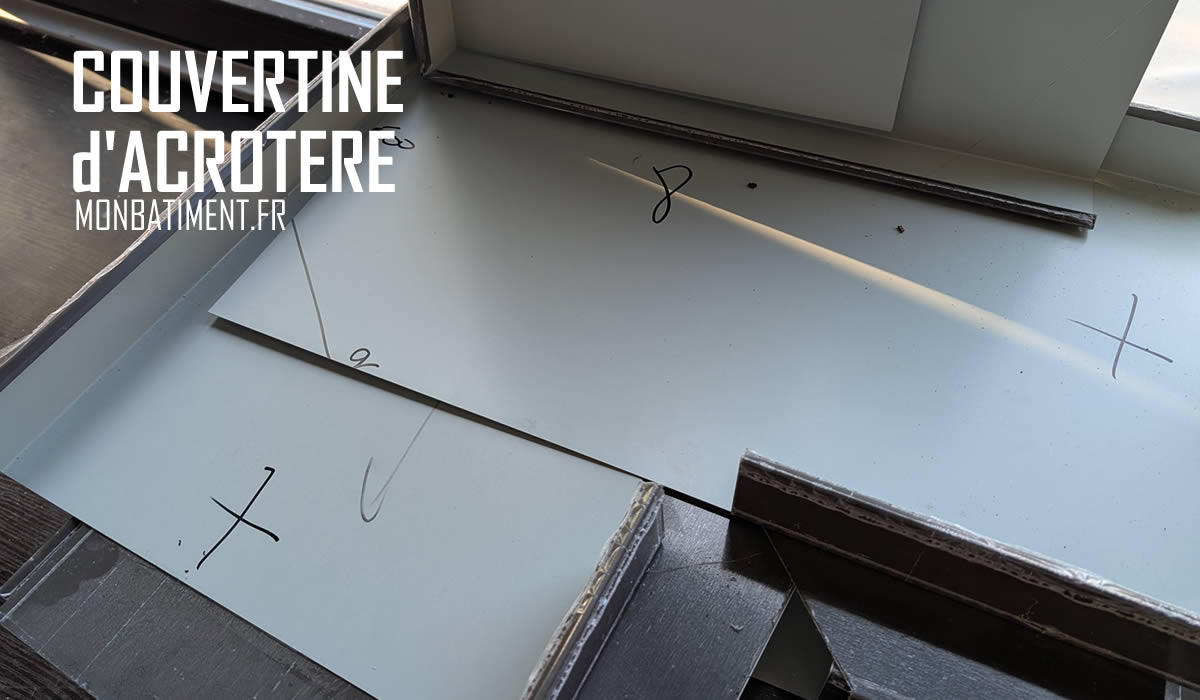

Angle de couvertine en vue de dessous
Les jonctions mâles et femelles
Le principe retenu repose sur des profils complémentaires permettant l’emboîtement ou le recouvrement de deux éléments successifs.
Cette solution facilite l’alignement et réduit le recours aux découpes. Mais attention : un assemblage mâle-femelle n’est pas automatiquement étanche. Sa performance dépend de la géométrie, du sens d’exposition à l’eau, des recouvrements, de la présence éventuelle de pièces de jonction et des prescriptions du système. Il faut également vérifier que l’emboîtement n’entrave pas les mouvements de dilatation.
La préparation des supports : Pourquoi installer des liteaux ?
Sur notre chantier, nous avons installé des liteaux en bois destinés à servir de supports aux éléments métalliques.
Cette étape mérite une attention particulière, car les couvertines doivent conserver leur position malgré les sollicitations auxquelles elles sont exposées : vent, variations thermiques, vibrations et opérations d’entretien. Les supports doivent présenter une géométrie régulière, une résistance suffisante et une fixation adaptée à l’ouvrage porteur. Le bois doit également être compatible avec son environnement : classe d’emploi adaptée à l’exposition réelle, maîtrise de l’humidité, durabilité et absence de stagnation d’eau.
Il convient surtout de ne pas confondre le support de pose et le dispositif de fixation définitif. Un liteau ne garantit pas, à lui seul, la tenue d’une couvertine au vent. Celle-ci dépend de la résistance de ses fixations, de l’ancrage du support, de la géométrie du profil et des pressions et dépressions de vent calculées.
Sur une maison à ossature métallique, comme notre construction à partir de conteneurs maritimes, les transferts d’efforts et la compatibilité des fixations doivent être examinés avec une attention particulière.
La pose des couvertines : Méthode et points de contrôle
La mise en œuvre commence par une vérification des supports, des relevés d’étanchéité et de la correspondance entre les éléments livrés et le calepinage.

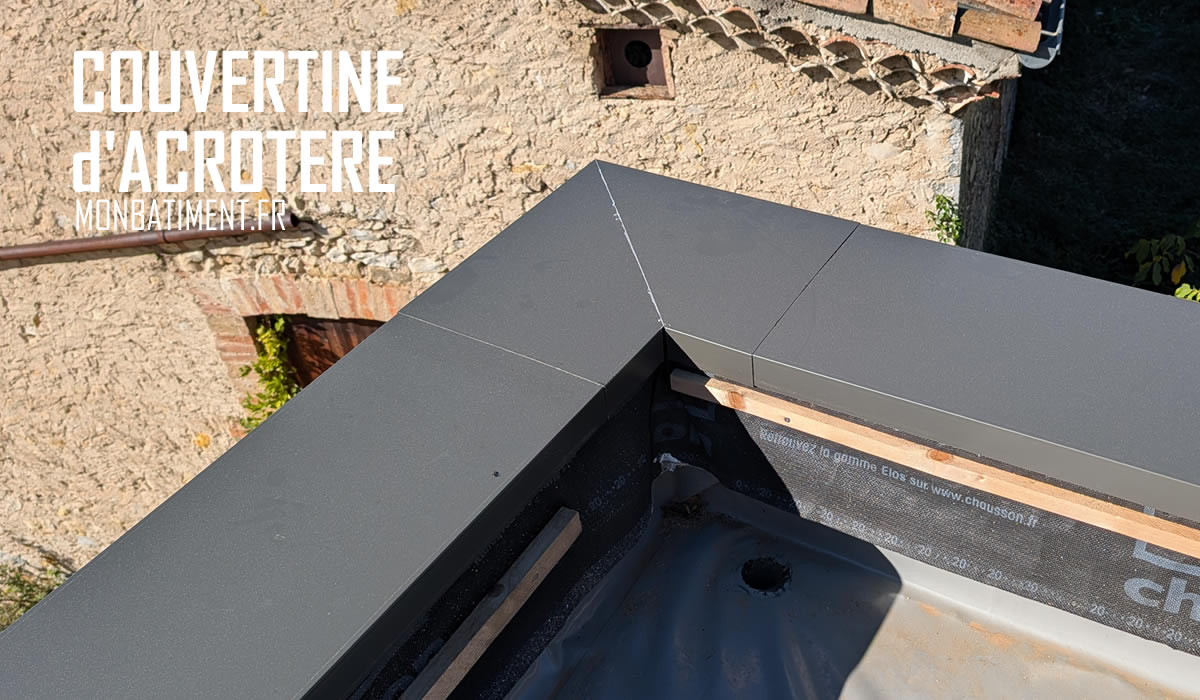

Angle de couvertine pour acrotère
Étape 1 : contrôler les éléments avant leur installation
Les couvertines façonnées en usine sont examinées afin de vérifier leur teinte, leurs dimensions, leurs pliages et l’absence de déformation. Une attention particulière est portée aux angles et aux profils d’emboîtement.
Les tôles prélaquées doivent être manipulées sans détériorer leur revêtement protecteur. Les rayures profondes et les chants exposés peuvent compromettre la durabilité de certains produits, notamment en acier.
Étape 2 : préparer les appuis
Les liteaux sont positionnés conformément au dispositif retenu. Leur alignement conditionne directement la rectitude finale des couvertines. Un support irrégulier peut provoquer des ondulations, des contraintes locales ou des défauts d’emboîtement.

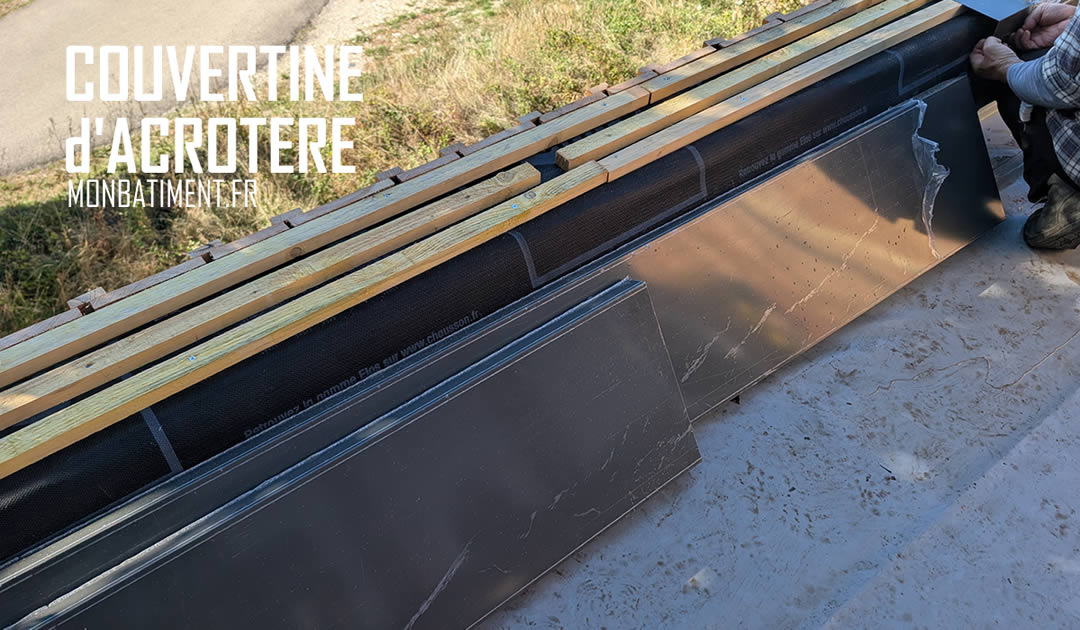

Préparation des supports sur acrotères
La continuité du système d’étanchéité doit être préservée. Aucun percement non prévu ne doit être réalisé dans les relevés ou dans la membrane.
Étape 3 : présenter les couvertines à blanc
Avant tout collage ou fixation définitive, les éléments sont présentés dans leur ordre de pose.
Cette opération permet de contrôler les angles, les recouvrements et les jeux nécessaires. Elle évite de découvrir un problème de longueur après la fixation des premières pièces.
Étape 4 : appliquer le mastic-colle
Sur notre réalisation, nous avons utilisé du Sikaflex 11 FC, un mastic-colle polyuréthane élastique.
Ce produit peut être employé pour des opérations de collage et de calfeutrement sur différents matériaux, notamment le bois et le métal, sous réserve de respecter les prescriptions et limitations de sa notice technique. Toutefois, l’utilisation d’un mastic-colle ne signifie pas qu’il puisse remplacer systématiquement les fixations mécaniques d’un système de couvertines.
Pour valider un collage structurellement sollicité par le vent, il faut connaître la surface effective de collage, la nature exacte des supports, leur état de surface, les conditions d’application, les mouvements différentiels et les efforts à reprendre.
La résistance annoncée d’un produit dans une fiche technique ne constitue pas, à elle seule, une justification de la tenue d’une couvertine en toiture.
Étape 5 : assembler les profils
Les éléments mâles et femelles sont engagés conformément à leur géométrie.
L’objectif est d’obtenir des jonctions régulières tout en conservant les dispositions prévues pour l’écoulement des eaux et la dilatation. Il faut éviter de bloquer arbitrairement les recouvrements avec un excès de colle ou de mastic : certaines jonctions doivent pouvoir coulisser.
Étape 6 : contrôler l’ensemble
La vérification finale porte sur la continuité des couvertines, leur alignement, la régularité des retombées, les jonctions, la tenue des fixations et l’absence de dégradation de l’étanchéité.
Un contrôle visuel après les premières pluies est également pertinent pour repérer les éventuels ruissellements anormaux.
Pente, largeur, retombées et gouttes d’eau
Une couvertine correctement conçue doit permettre d’évacuer l’eau sans favoriser sa pénétration sous le profil.
La pente
La face supérieure ne doit pas présenter de configuration favorisant la stagnation durable de l’eau.
La pente est définie en fonction du système de couvertine, du support et des prescriptions applicables. Il serait inexact de donner une pente universelle valable pour tous les ouvrages. Dans certaines configurations, l’eau est dirigée préférentiellement vers la toiture plutôt que vers la façade.
La largeur
La largeur de la couvertine doit tenir compte de l’épaisseur totale de l’acrotère, des protections d’étanchéité, des éventuels débords et des retombées.
Elle ne se résume donc pas à la seule largeur du muret.
Les retombées
Les retombées verticales contribuent à protéger les faces supérieures et latérales de l’acrotère.
Leur hauteur dépend du profil, du mode de fixation et des prescriptions du système.
Les gouttes d’eau
Le larmier ou dispositif de goutte d’eau permet de provoquer le détachement des gouttes au lieu de laisser l’eau cheminer par capillarité sous le profil.
C’est un détail discret, mais essentiel pour limiter les traces de ruissellement et l’humidification des façades.
Dilatation thermique : Le phénomène qu’il ne faut jamais négliger
Les couvertines métalliques subissent des variations dimensionnelles sous l’effet de la température. Le point essentiel est le suivant : une couvertine métallique de plusieurs mètres peut se déplacer de plusieurs millimètres.
Si ses extrémités sont bloquées, ces mouvements peuvent provoquer des déformations, des soulèvements ou des contraintes sur les assemblages.
Les joints, éclisses et systèmes de fixation doivent donc être conçus pour absorber ces mouvements.
Les règles professionnelles et les documents de référence
Les couvertines s’inscrivent dans un ensemble de dispositions techniques qui ne se limitent pas à la zinguerie.
En France, plusieurs familles de documents peuvent intervenir selon la nature de l’ouvrage :
- La série NF DTU 43, relative à l’étanchéité des toitures, avec le document applicable au support et à la destination de la toiture.
- Les documents techniques du système d’étanchéité utilisé.
- Les prescriptions de pose du fabricant des couvertines, de leurs fixations et accessoires.
- Les règles de dimensionnement des actions du vent, notamment la série NF EN 1991-1-4 et son annexe nationale, lorsque le calcul est nécessaire.
- Les dispositions relatives à la prévention des chutes lors des travaux en hauteur.
Il serait notamment incorrect d’affirmer que toutes les couvertines doivent être posées conformément au seul NF DTU 43.1 : ce document concerne un domaine d’application particulier et ne couvre pas indifféremment toutes les configurations, notamment celles sur éléments porteurs en bois ou dérivés du bois.
Sur notre maison conteneur, la nature de l’élément porteur, le système d’étanchéité et le détail de l’acrotère doivent être identifiés avant de déterminer le référentiel précis.
La sécurité pendant les travaux
La pose des couvertines intervient en bordure de toiture, là où le risque de chute est particulièrement important.
L’INRS rappelle la priorité donnée aux protections collectives, telles que les garde-corps, par rapport aux protections individuelles lorsque leur mise en œuvre est possible. La présence d’un acrotère bas ne suffit pas à constituer une protection contre les chutes.
Quel est le prix des couvertines d’acrotères ?
Le coût d’une couvertine dépend de nombreux paramètres : Matériau, épaisseur, largeur développée, longueur, nombre de plis, finition, quantité commandée et complexité des pièces d’angle. Il faut distinguer les couvertines standard commercialisées en longueurs courantes et les couvertines réalisées sur mesure en atelier.
| Type de couvertine | Budget indicatif fourniture seule |
|---|---|
| Aluminium laqué standard | 15 à 40 €/ml |
| Acier galvanisé prélaqué | 12 à 35 €/ml |
| Aluminium laqué sur mesure | 25 à 65 €/ml |
| Zinc façonné | 30 à 75 €/ml |
| Angle façonné sur mesure | 25 à 90 €/pièce |
Pour une réalisation comme notre maison conteneur, il est plus pertinent de demander un devis global de façonnage comprenant toutes les pièces numérotées qu’un simple tarif au mètre linéaire.
Les erreurs les plus fréquentes lors de la pose
Une couvertine peut présenter un aspect parfaitement satisfaisant tout en comportant des défauts de conception ou d’exécution.
Les principales erreurs à éviter sont les suivantes :
- Négliger le calepinage, ce qui multiplie les coupes, les raccords et les risques d’erreur.
- Sous-estimer les effets du vent, particulièrement sur les rives et les angles des toitures.
- Bloquer la dilatation, en réalisant des assemblages trop rigides.
- Mal concevoir les recouvrements, favorisant les pénétrations d’eau.
- Utiliser un support insuffisamment fixé, incapable de transmettre correctement les efforts à la structure.
- Percer les relevés d’étanchéité sans détail de traitement validé.
- Oublier les gouttes d’eau, avec des conséquences possibles sur la propreté et la durabilité des façades.
- Employer un mastic-colle sans vérifier sa compatibilité, ou lui attribuer une fonction de fixation pour laquelle il n’a pas été justifié.
Questions fréquentes sur les couvertines d’acrotères
Une couvertine est-elle obligatoire sur une toiture-terrasse ?
La protection de la tête des acrotères et des relevés doit être assurée conformément au système constructif applicable. Une couvertine métallique constitue une solution courante, mais elle n’est pas nécessairement l’unique disposition admissible.
Peut-on coller une couvertine sans la visser ?
Certains systèmes peuvent prévoir des assemblages collés. Cependant, le seul fait qu’un mastic adhère au métal ne suffit pas à démontrer la résistance de la fixation au vent. La solution doit être justifiée pour l’application concernée.
Faut-il réaliser des joints entre les couvertines ?
Oui, les jonctions et les mouvements thermiques doivent être pris en compte. Leur disposition dépend du matériau, des longueurs, du système de fixation et des prescriptions du fabricant.
Quelle couleur choisir pour une couvertine ?
Le choix est essentiellement architectural, mais les couleurs influencent également l’échauffement solaire. Une teinte foncée comme le RAL 7022 peut atteindre des températures de surface élevées en plein soleil, ce qui renforce l’importance des dispositions de dilatation.
Peut-on poser une couvertine directement sur un acrotère en bois ?
La réponse dépend de la constitution de l’acrotère, de sa protection contre l’humidité, du dispositif de fixation et du système d’étanchéité. Une pose directe ne doit pas être considérée comme universellement adaptée.
Conclusion : La couvertine d’acrotère, une finition qui protège tout le reste
Sur notre maison construite à partir de conteneurs maritimes, les couvertines d’acrotères constituent l’une des dernières étapes visibles de la réalisation de la toiture.
Leur pose vient achever un ensemble de travaux bien plus importants qu’il n’y paraît : conception des relevés, préparation des supports, relevés dimensionnels, calepinage, fabrication des tôles, façonnage des angles et organisation des assemblages. Le choix de pièces numérotées et de profils mâles-femelles a permis de préparer le chantier en amont et de limiter les ajustements sur place.
Mais cette expérience rappelle également une règle fondamentale du bâtiment : la qualité d’un ouvrage ne se mesure pas uniquement à son apparence. Une couvertine doit être correctement conçue, solidement maintenue, compatible avec l’étanchéité et capable de supporter les sollicitations auxquelles elle sera exposée pendant toute sa durée de service.
Parce qu’en construction, ce sont souvent les détails les moins visibles qui déterminent la durabilité de l’ensemble.
Références techniques
Pour consolider l’article avant publication :
- Sika – Sikaflex 11 FC Purform, caractéristiques et applications.
- INRS – Réglementation des travaux en hauteur
- INRS – Protections collectives temporaires.
- Série NF DTU 43, à consulter dans son édition applicable au support et au complexe d’étanchéité concernés.
Merci pour vos lectures et bon chantier.
Serge USTUN.
