Acrotères, couvertines, larmiers, rejingots et finition des tableaux : Pourquoi ne pas simplement faire plier vos tôles !
Quand on autoconstruit sa maison en bois ou en container, l’absence de maçonnerie oblige à réaliser tout un ensemble de profils en tôle qui vont protéger l’ouvrage :
- Protection des acrotères.
- Protection des appuis de fenêtres.
- Couvertines et larmiers.
- Pieds de murs.
- Etc.

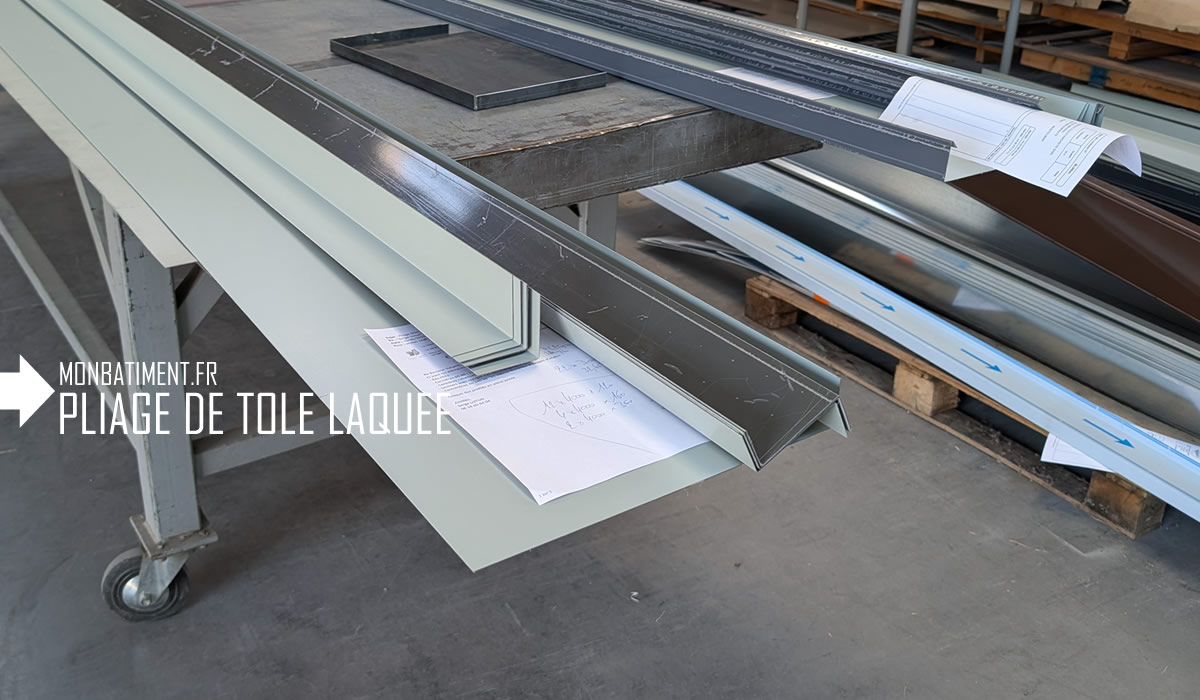

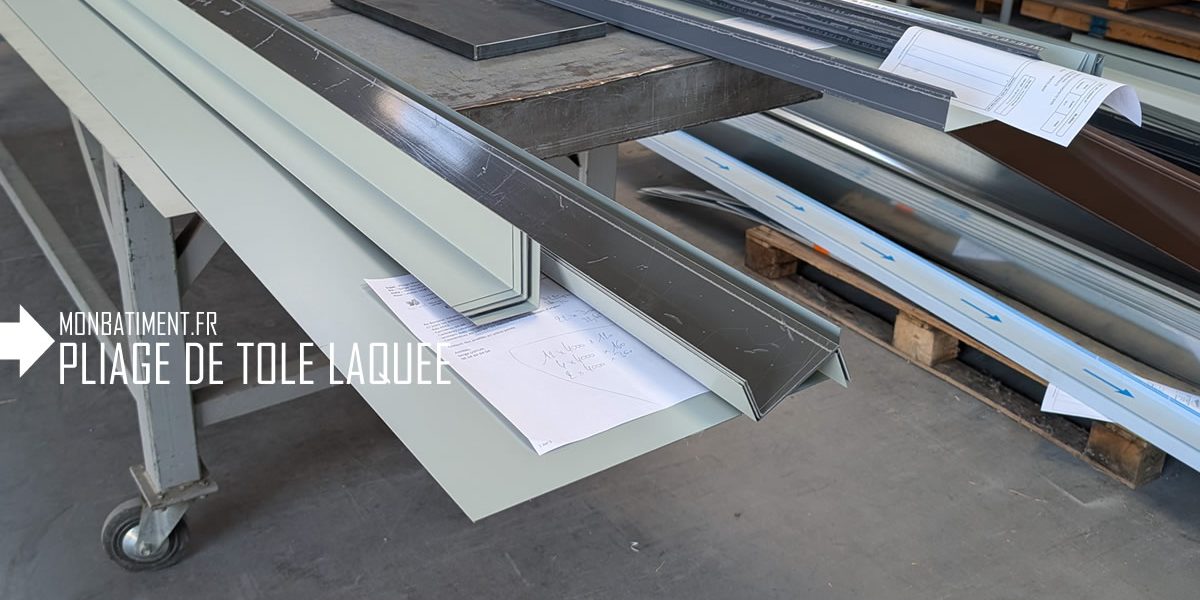

Pliage de tôle laquée en construction
Pour vous aiguiller sur la mise en œuvre et le pliage de la tôle, nous vous proposons un cas réel, in situ sur un de nos chantiers école. Faire plier la tôle laquée pour une finition parfaite ? C’est notre dossier du jour !
Faire plier la tôle laquée : Un gain de temps et une finition parfaite !

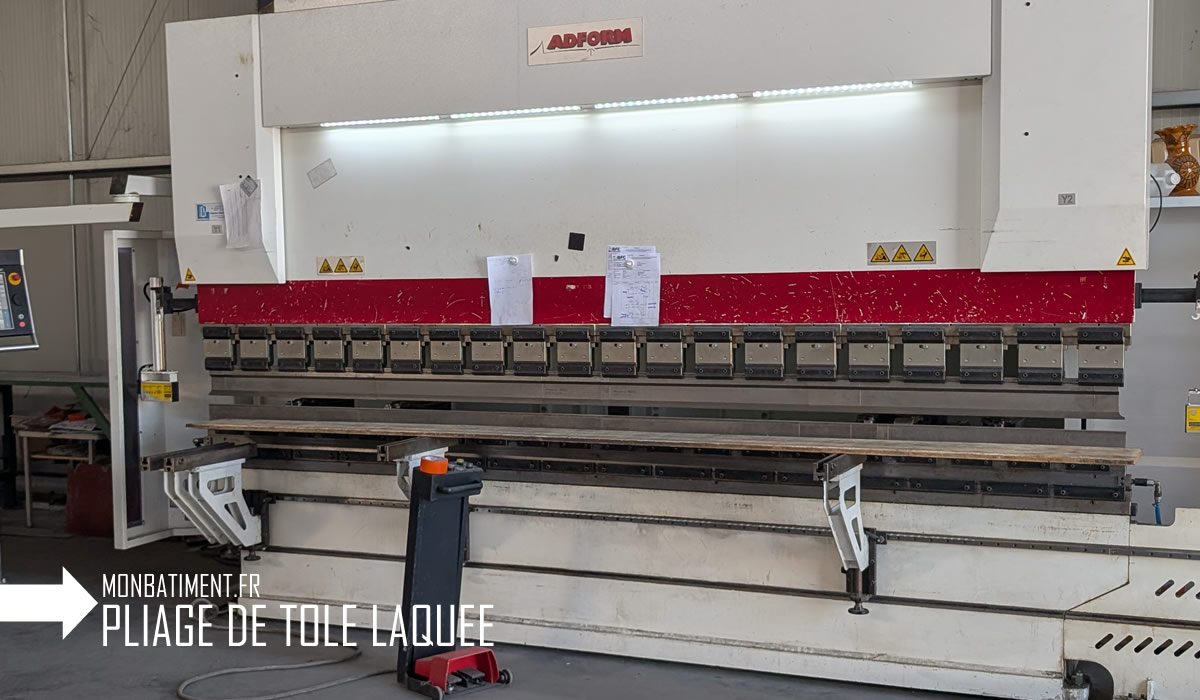

Machine de pliage de tôle industrielle
Pour ce type de demande nous vous recommandons très clairement de vous adresser à un atelier en local. Il existe des plieurs absolument partout sur le territoire car ils fournissent les charpentiers, les zingueurs, les menuisiers et les constructeurs. Si certains produits trouvent un intérêt à une commande en ligne, ici, pour être honnête : Voyez local.
Une simple recherche sur Google vous donnera la liste de tous les plieurs à proximité de chez vous.
L’épaisseur des tôles et des profilés
- 0,75 mm pour les éléments de parements non structurels (sur lesquels aucun effort est appliqué), habillages, cornières, etc.
- de 1 à 1.5 mm pour les tôles pliées qui vont reprendre une éventuelle contrainte (comme un retour de seuil de porte par exemple).
Les tôles sont recouvertes d’un film plastique qui permet de protéger les profils jusqu’à la pose. Le film se retire aisément.
Quels ouvrages nécessitent recouvrement et un pliage adapté ?
- Les larmiers.
- Les couvertines.
- Les profils de finition pour les angles des tableaux.
- La pièce d’appui.
- Le profil de closoirs en pied de bardage.
- Les acrotères.

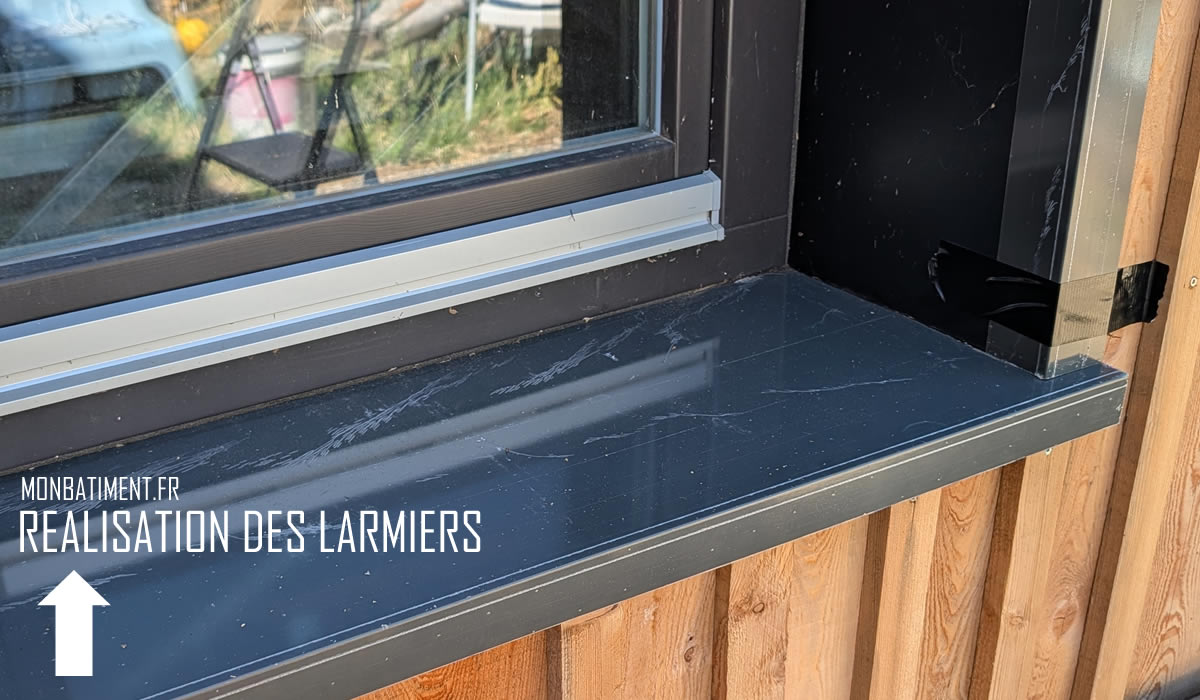

Réalisation des larmiers
Crédit photo : S.USTUN / Google Pixel 9 PRO / Focale Native.
La règle la plus ancienne et la plus absolue du bâtiment : Protéger l’ouvrage. Quand il n’est pas possible de réaliser un corps d’enduit, seuls des profilés en tôle peuvent faire l’affaire. Un muret devra être protégé par une couvertine. Une fenêtre par un larmier. Une remontée d’acrotère par un chapeau et les jonctions bardages / tunnels par des profilés en L.
Autrement dit, la tôle sera omniprésente sur vous construisez autrement qu’en maçonnerie traditionnelle ou bien encore, si vous réalisez une isolation extérieure.
La forme de pliage d’une tôle laquée ?
Il est possible de demander au plieur tout type de profil :
- Tablette plate avec rejingot.
- Profilés en L pour les angles.
- Profilés en Z pour les larmiers et demi-couvertines.
- Equerres de relevés.
- Boites à eau (pour les descentes d’eaux pluviales).
- Plat avec deux rejingots pour les acrotères.
- Etc.
Pliage de tôle laquée : Tous les principaux RAL disponibles
Quel que soit votre besoin, il y a aura presque toujours un RAL (teinte) disponible.
Cela permet d’harmoniser vos éléments extérieurs, comme la couleur des fenêtres et des baies, ou bien encore une éventuelle structure externe en acier (escalier, portail, clôtures, etc ).
Le RAL est un système de référence des couleurs utilisé dans de nombreux domaines, notamment dans le bâtiment et la fabrication de tôles laquées. Il permet d’identifier une couleur de manière précise et commune, afin que les fabricants, les fournisseurs et les clients parlent tous de la même teinte. Chaque couleur RAL possède un numéro spécifique, par exemple le RAL 9016 qui correspond à un blanc signalisation, ou le RAL 7016 qui correspond à un gris anthracite.
Dans le cas de la tôle laquée, le RAL sert principalement à définir la couleur du revêtement appliqué sur la surface métallique. La tôle est généralement recouverte d’une peinture industrielle qui lui apporte à la fois son aspect esthétique et une protection contre les agressions extérieures. Le choix du RAL permet donc de sélectionner précisément la teinte souhaitée pour un projet.
Il est important de noter que le rendu réel d’une couleur peut légèrement varier en fonction de la finition, de la brillance, de l’éclairage ou du support. Pour cette raison, lorsqu’une couleur est importante, il est préférable de se référer à un nuancier RAL physique ou à un échantillon de tôle laquée plutôt qu’à une simple représentation sur écran.
Dans notre cas, sur notre chantier, nous utilisons un RAL 7022.
Comment fixer vos couvertines et larmiers en tôle laquée ?
Pour fixer les tôles c’est chacun son style. Certains préfèrent appliquer un simple collage (au 11FC par exemple) d’autres préféreront plaquer et visser. Dans tous les cas, un cordon de joint polymère s’impose avant le plaquage des profilés. Un second joint viendra assurer l’étanchéité au droit des lèvres en contact avec les eaux pluviales. Un peu à la manière d’un solin contre un mur. Nous vous renvoyons à notre dossier technique en lien.

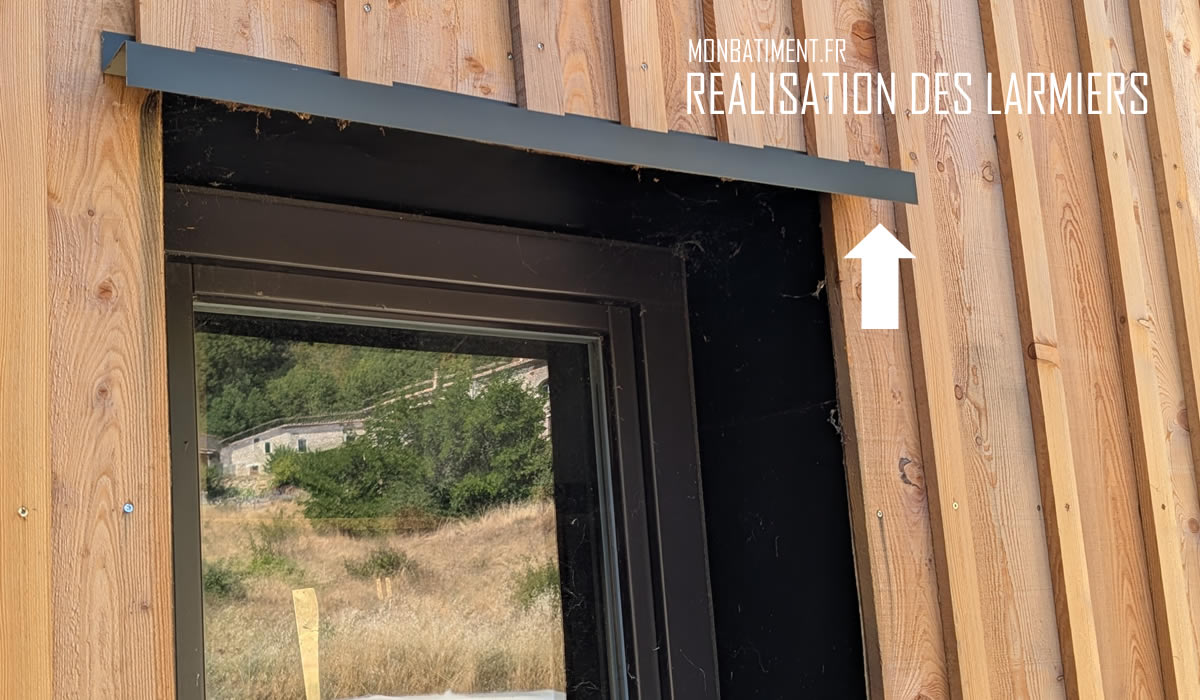

Rejets d’eau en linteau
Crédit photo : S.USTUN / Google Pixel 9 PRO.
Autre idée intéressante : l’usage de clous calotins. Dans ce cas, attention à ne pas oublier les rondelles d’étanchéité et si possible, éviter de plier à l’endroit du pointage si le support n’est pas parfaitement plane.
Un procédé adapté aux constructions bois et maisons containers
Ce type de procédé intervient rarement sur les maison traditionnelles sauf pour les couvertines d’acrotère des maisons avec toiture terrasse. En revanche, il est indispensable de faire plier de la tôle pour les maisons à ossature bois (MOB), les tiny Houses, les maison containers et plus généralement, tout ce qui n’est pas en maçonnerie avec enduit.
D’ailleurs pour cet exemple, afin de rédiger cet article, nous prenons l’exemple de notre propre chantier de construction de maison container. Un véritable cas de figure duquel vous pouvez vous inspirer. Si vous avez des questions à ce sujet : Contactez nous !
Un petit pot de peinture au RAL au cas où !
N’hésitez pas à demander au plieur de vous fournir un petit pot de 50 ml de laque au même RAL que vos tôles pliées. Cela permettra d’effectuer des petites retouches si vous avez dérapé avec vos outils de coupes. La tôle glisse, il n’est pas rare de « riper » avec la cisaille, la meuleuse ou la perceuse. Une petite touche de pinceau et vous ne verrez plus la différence. C’est une méthode qu’utilisent tous les menuisiers et vérandalistes.
Pliage de la tôle sur mesure ou en grandes longueurs ?
Un pliage strict sur mesure risque de vous coûter cher, alors qu’un pliage de grandes longueurs permet de réaliser une économie substantielle. Si vous pouvez transporter les grandes longueurs (souvent en 4 ml) il est plus judicieux de faire vos découpes une fois de retour sur le chantier. En outre, cela vous permettra de réaliser des ajustements si vos tableaux ne sont pas strictement identiques. Quelques millimètres, sur une tôle fine, ça se voit et il serait disgracieux de combler au joint silicone.
Notre test « école » sur notre chantier : La découpe
Sur ce dossier, réel, que nous réalisons nous faisons avec les moyens du bord. Si vous êtes professionnels, alors là question ne se pose pas, vous disposez déjà certainement de cisailles adaptées. En ce qui nous concerne, on fait avec ce qu’on a sous la main.
Nous avons récemment rédigé un test sur la mini meuleuse Ryobi (article non sponsorisé) et nous en profitons donc pour la tester sur ce type de découpe. À notre grand étonnement, ça marche assez bien ! Mais attention, la meuleuse se manie bien, quand on maîtrise bien les découpes au disque ! Si vous ne maîtrisez pas le sujet alors oubliez de suite, vous allez vous faire mal et jeter toutes vos coupes.
Conclusion
Faire plier la tôle chez un plieur c’est du 100% gagnant. Faites plier vos longueurs en 3 ou 4 mètres linéaires (si vous disposez d’un moyen de les transporter) et débitez dedans. Cela vous permettra de réaliser vous-mêmes vos habillages et recouvrements de tableaux de fenêtre ou de portes ainsi que vos acrotères. Ce procédé vous coûtera bien moins cher que si vous faites réaliser tous les éléments pièce par pièce sur mesure.
Merci pour vos lectures et bon chantier !
Serge USTUN.
