Dans certains cas (comme le passage en vide sanitaire) les gaines TPC courantes (rouges) ne peuvent pas être installées. Il faut privilégier un type de fourreau particulier : La gaine IK10.
Elle existe dans tous les diamètres et toutes les longueurs courantes, et sa couleur noire la rend immédiatement reconnaissable.
C’est une question de sécurité, et on vous explique pourquoi.

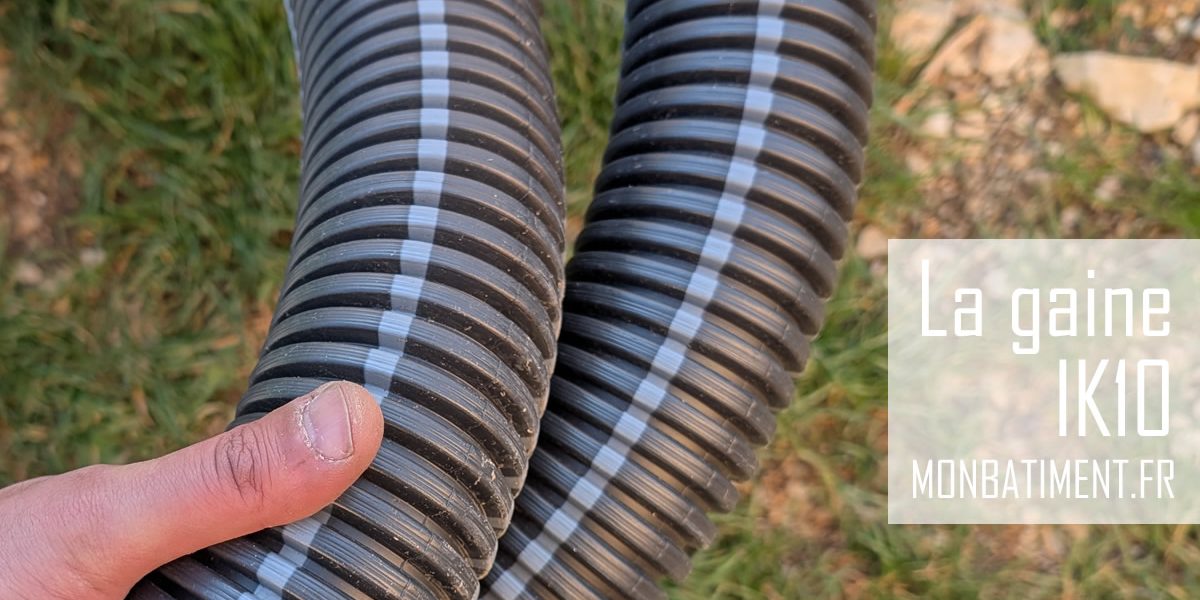

Qu’est-ce qu’une gaine IK10 ?

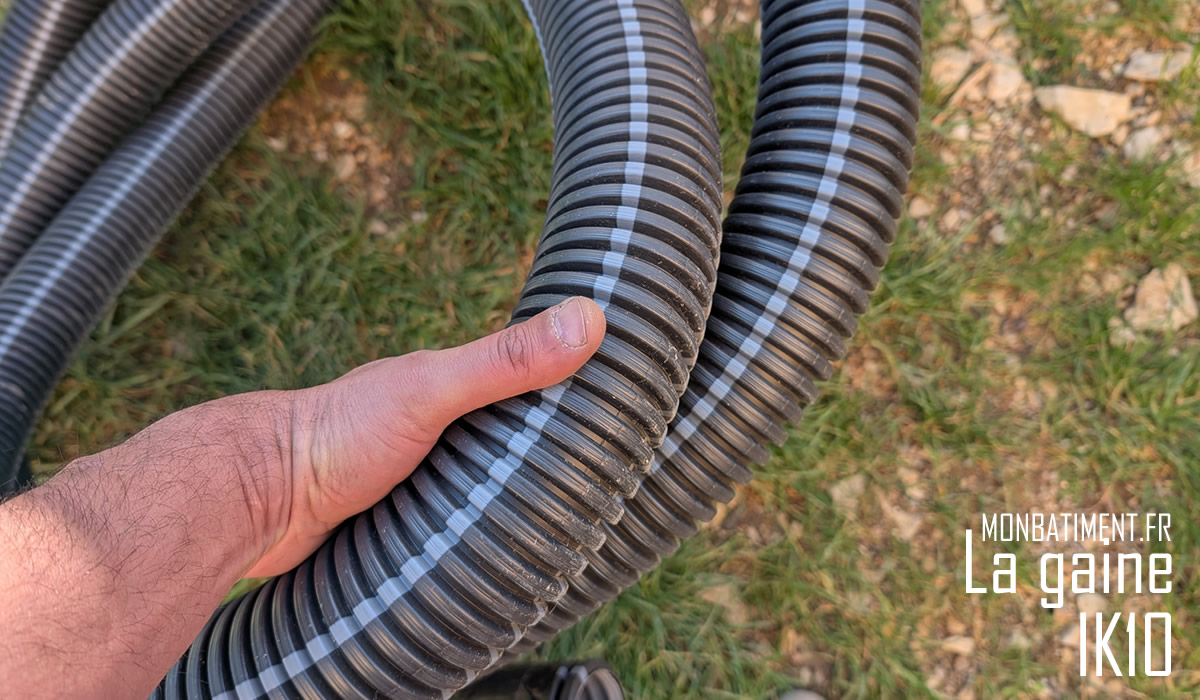

Gros plan sur la gaine de type IK10
Une gaine IK10 est un fourreau avec tire-fil destiné à protéger les câbles contre les contraintes mécaniques importantes (chocs, écrasement, environnement extérieur).
- Elle appartient à la famille des gaines ICTA / TPC
- Elle est caractérisée par un indice de protection IK10
- Elle répond notamment à la norme NF C 14-100, utilisée pour les réseaux d’alimentation électrique.
👉 L’indice IK10 signifie une résistance à un choc de 20 joules, soit un niveau très élevé (ex : coup de masse, chute d’objet lourd) et 750 Newtons à l’écrasement. Reportez vous à notre dossier sur les joules.
Autrement dit, c’est une gaine tout terrain qu’on utilisera dans des conditions qui peuvent être extrêmes, un peu à la manière du CR8 au lieu du CR4 pour le tubage PVC.
À quoi sert une gaine IK10 ?
Usages principaux :
Les gaines IK10 sont utilisées dans des environnements exigeants, sont rôle principal est de garantir la sécurité des câbles d’alimentations :
- 🔌 Alimentation électrique principale (ENEDIS)
- 🏢 Colonnes montantes en immeuble
- 🏠 Liaison compteur → tableau électrique
- 🚗 Bornes de recharge (IRVE)
- 🌱 Passage en vide sanitaire
- 🕳️ Réseaux enterrés ou extérieurs
Elles sont souvent imposées ou recommandées par les distributeurs d’énergie. Lors de la réalisation de notre chantier école, nous avons utilisé une IK10 de 75 mm pour permettre le raccordement Enedis définitif. Cette dernière était imposée pour assurer le passage libre en vide sanitaire hors enfouissement.

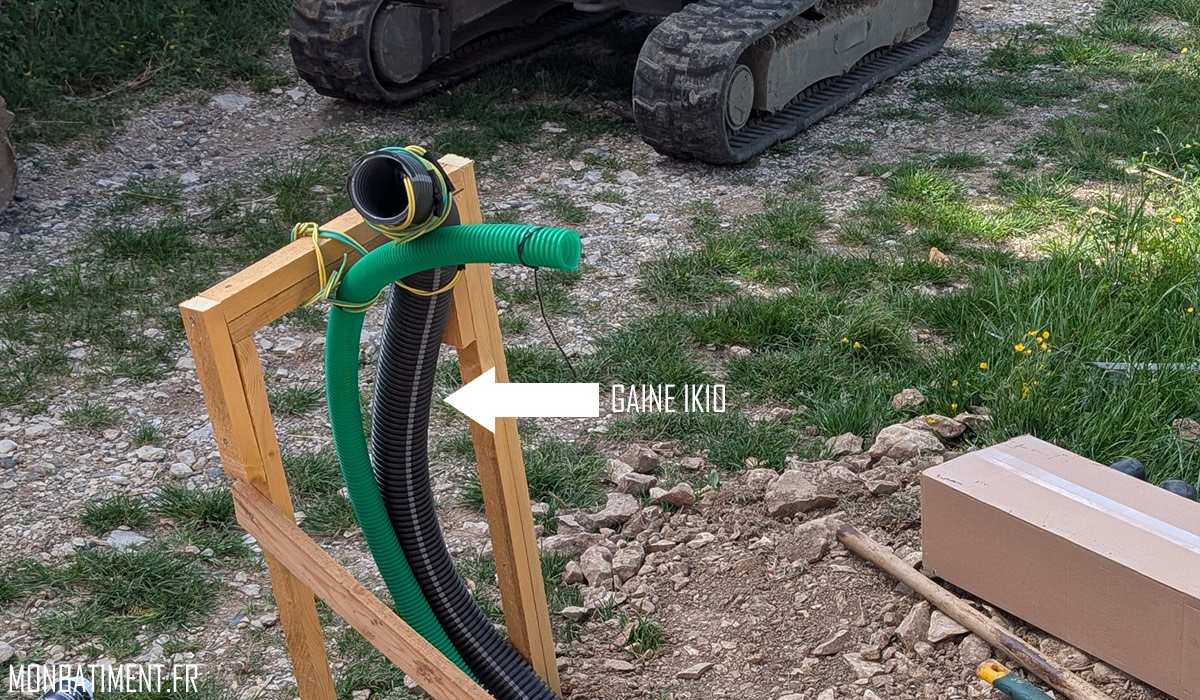

Gaine de type IK10 enterrée ou semi-enterrée
Ci-dessus : Exemple de pose de la gaine sur notre chantier école. Crédit photo : S.USTUN / Google PIXEL 9 PRO.
A Savoir : L’indice « IK » correspond à la résistance mécanique d’un matériau, de la même manière que l’indice « IP » correspond à la résistance à l’eau (ou à son étanchéité).
Pourquoi choisir une gaine IK10 ?
1. Résistance mécanique maximale
- Supporte chocs violents (20 J)
- Résiste à l’écrasement (~750 N)
👉 Idéal pour chantier, zones techniques, parkings, extérieur. On comprend aisément la nécessité de résistance aux chocs, et plus particulièrement quand la gaine est hors enfouissement.
2. Sécurité incendie
- Non propagatrice de flamme.
- Versions sans halogène disponibles (fumées moins toxiques).
3. Adaptée aux environnements difficiles
- Résistance aux UV (extérieur)
- Résistance chimique (huiles, carburants)
- Température étendue (jusqu’à ~90°C voire plus)
4. Facilité de pose
- Structure annelée (souple et flexible)
- Intérieur lisse (tirage de câble facile)
- Aiguille tire-fil intégrée
5. Conformité réglementaire
👉 Souvent obligatoire dans certains cas :
- raccordement ENEDIS
- Immeubles collectifs
- installations enterrées
Les diamètres de gaines disponibles
Les gaines IK10 existent dans de nombreux diamètres. Attention car il y a théorie et pratique, et les deux ne font pas bon ménage. Pour une alimentation principale de maison individuelle, essayez de toujours opter pour du 75 mm minimum. Un diamètre plus petit vous expose à l’impossibilité de tirer le 3 brins dans le fourreau.
- 40 mm : maison individuelle (liaison tableau)
- 63 mm : alimentation principale
- 75 / 90 mm : petits collectifs
- 110 mm : immeubles
- 160 mm : réseaux importants
👉 Gamme typique : 40 à 160 mm
👉 Le prix de la gaine dépend de plusieurs critères :
- Le diamètre.
- La longueur (couronne 25 ou 50 m).
- La qualité (standard, sans halogène, renforcée)
- Pour 25 ml en diamètre 63 : 218 euros TTC.
- Pour 25 ml en diamètre 75 : 275 euros TTC.
Ce tarif correspond à notre achat sur notre chantier école à la date de la rédaction du présent article.
👉 En résumé :
➡️ ICTA classique = maison standard
➡️ IK10 = installation robuste / réglementée
Quand utiliser une gaine IK10 ?

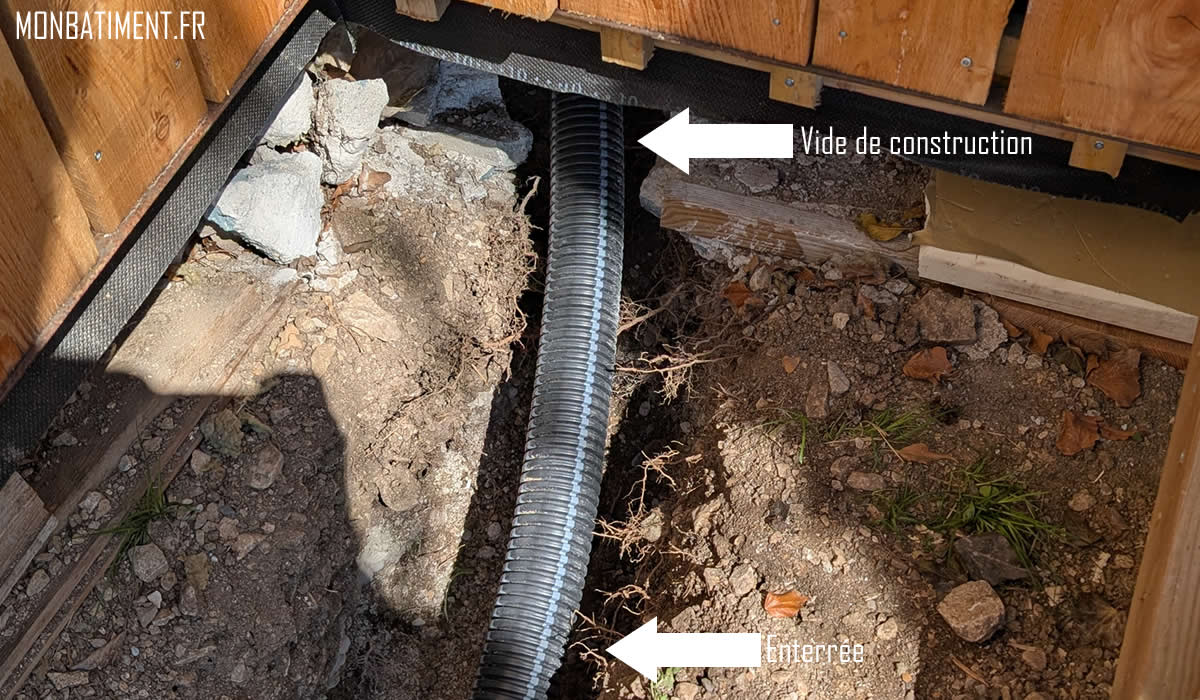

Gaine TPC sous vide sanitaire
Dans les cas les plus courants, la gaine IK10 s’utilise dans les vides de construction ou les vides sanitaires. Autrement dit, dès lors qu’elle est susceptible de recevoir des chocs et des agressions. Nous illustrons cette règle sur un de nos chantiers écoles, avec un exemple atypique dans lequel la gaine est partiellement enterrée, et partiellement libre. En résumé, le reflexe doit être simple : Si la gaine n’est pas enfouie largement en profondeur du TN (terrain naturel) et protégée, avec un grillage avertisseur en plus, il faut opter pour de l’iK10 « QUOI QU’IL ARRIVE ». Et vous serez tranquille !
👍 Recommandé
- Construction neuve
- Raccordement EDF / ENEDIS
- Passage libre sous vide sanitaire ou dans un vide de construction
- Parking / sous-sol
- Bornes de recharge
Vérifiez la gaine avant de la poser
A ce prix (élevé) il est indispensable de jeter un coup d’oeil à votre gaine avant de la poser. Il n’est pas rare que cette dernière, même connue pour sa solidité, soit fendue dans la longueur en certains endroits. Jetez donc un oeil avant de l’enfouir, ce sera plus judicieux. Le cas échéant, faites la remplacer.
Généralement les couronnes se vendent avec un manchon de raccordement en bout de gaine, ce qui peut être très utile, alors vérifiez également que ce dernier soit présent.
Enfin, si vous le pouvez, tirez un fil aiguille plus solide que celui qui est fourni en standard et évitez de le contraindre avant que la gaine ne soit totalement déroulée. Dans le cas contraire cela va faire onduler la gaine et vous n’aurez jamais un fourreau parfaitement linéaire.
A savoir : Évitez les coudes ! Tirez en ligne droite autant que faire ce peu.
Conclusion
La gaine IK10 est une solution haut de gamme et sécurisée pour protéger les câbles électriques dans des environnements exigeants.
👉 Elle se distingue par :
- une résistance mécanique exceptionnelle
- une conformité aux normes ENEDIS
- une durabilité élevée
💡 C’est le choix idéal dès que l’installation est :
- enterrée en faible profondeur ou semi enterrée (notre exemple).
- exposée aux chocs, aux agressions extérieures.
- ou réglementée.
Merci pour vos lectures et bon chantier.
Serge USTUN.
