Repérer et cartographier avec précision les différents réseaux enfouis dans le sol est aujourd’hui incontournable avant chaque chantier. Des câbles électriques aux canalisations d’eau en passant par la fibre optique, la détection de réseaux s’impose comme une étape préventive essentielle pour éviter accidents, retards et surcoûts lors des interventions.
Les avancées technologiques facilitent désormais la localisation des réseaux souterrains, renforçant ainsi la sécurité des travaux et la prévention des dommages. Entre réglementation, solutions innovantes et meilleures pratiques, la maîtrise de cette étape influence durablement la réussite de nombreux projets urbains.
Pourquoi la détection de réseaux enterrés occupe-t-elle une place centrale avant tout chantier ?
Aucune opération de terrassement ne peut démarrer sans avoir précisé l’emplacement exact des réseaux souterrains. Ignorer leur présence conduit rapidement à des incidents pouvant avoir des conséquences graves, aussi bien sur le plan humain que matériel ou environnemental. D’ailleurs, la réglementation dt-dict impose aujourd’hui des contraintes strictes en matière d’investigation et de signalisation des installations non apparentes.

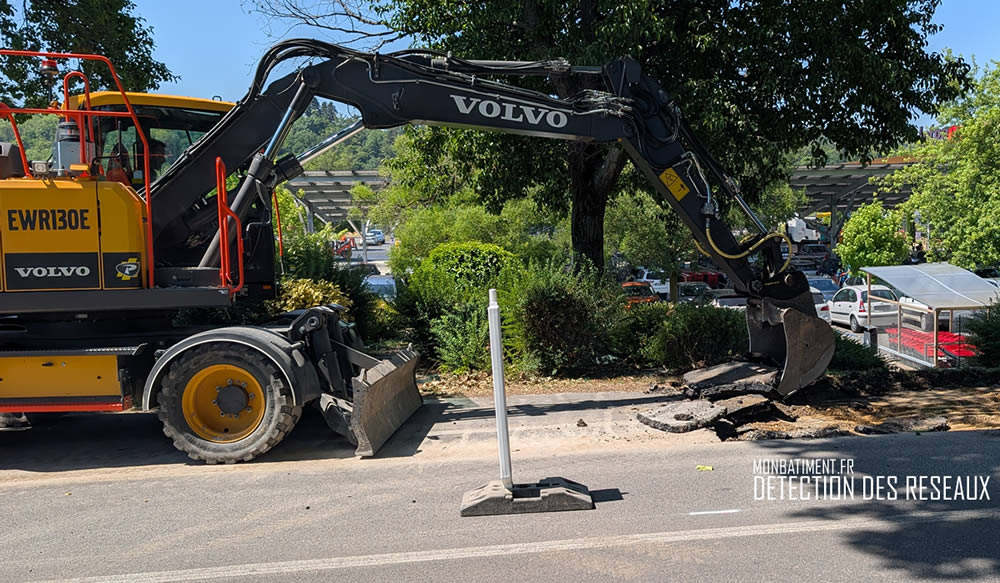

Détection après DICT
La fiabilité des plans existants pose souvent question. Avec l’ancienneté de certaines infrastructures et le manque de mises à jour régulières, il arrive que la modélisation des réseaux ou leur géoréférencement soient incomplets. C’est pourquoi la détection in situ reste le choix privilégié des acteurs du BTP et des collectivités pour garantir un diagnostic fiable et sécurisé.
Quelles sont les techniques de détection utilisées pour localiser les réseaux ?

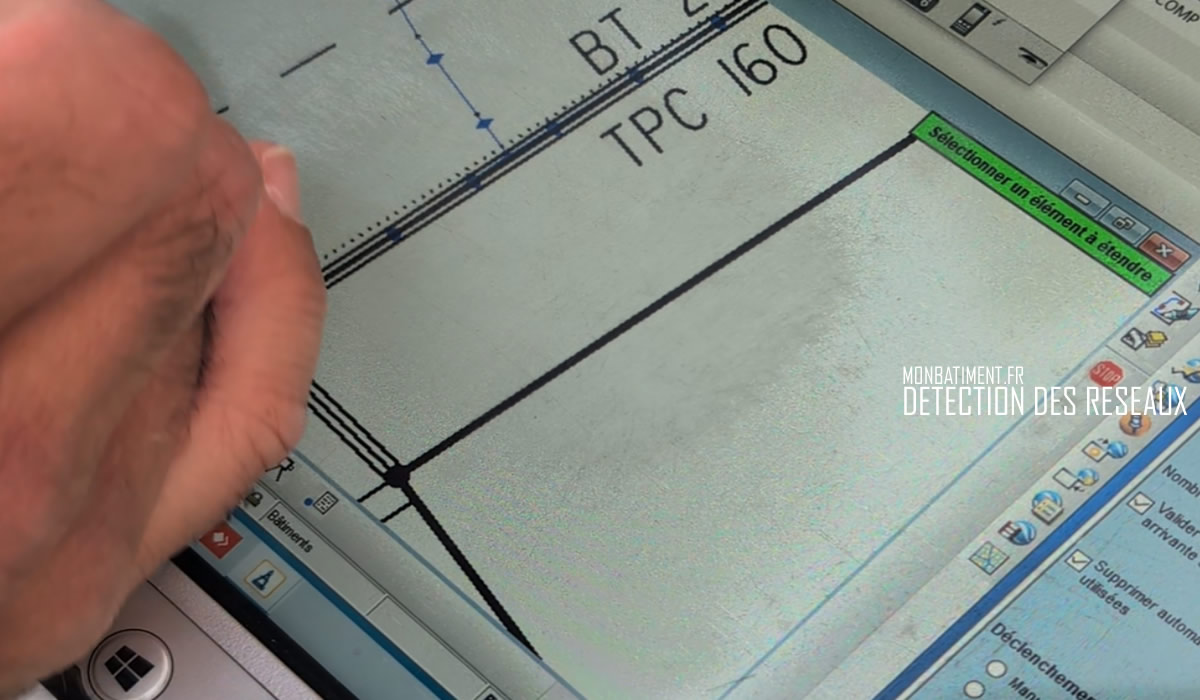

Recollement des réseaux avec station GPS
Le progrès technique a considérablement enrichi la panoplie des méthodes disponibles pour la détection de réseaux. Aujourd’hui, plusieurs outils et techniques complémentaires permettent d’obtenir des résultats précis, adaptés aux caractéristiques du site et au type de réseau concerné.
- Le géoradar, aussi appelé radar de sol, s’avère particulièrement efficace pour repérer des canalisations plastiques, câbles télécoms isolés ou conduites peu conductrices. Il émet des ondes électromagnétiques capables de révéler la topographie souterraine sans creuser.
- La méthode électromagnétique recourt à des détecteurs qui induisent ou captent un signal transmis sur le réseau à identifier. Très utile pour suivre le parcours d’une canalisation métallique, elle exige cependant de pouvoir connecter le générateur à la conduite ciblée.
- La détection acoustique ou à gaz traceur complète l’arsenal, notamment lorsqu’il s’agit de localiser une fuite ou d’améliorer la localisation des réseaux complexes.
Face à la diversité des situations rencontrées, croiser les techniques demeure gage de fiabilité. Par exemple, combiner géoradar et détecteur électromagnétique limite le risque d’omission, surtout si les matériaux varient ou si le sol perturbe les signaux.
L’importance du géoréférencement dans la modélisation et l’exploitation des réseaux
Se contenter de localiser un câble ou une conduite n’assure pas la traçabilité future de ces informations lors de nouveaux travaux. C’est là qu’intervient le géoréférencement : cette étape consiste à associer précisément chaque réseau à une position géographique conforme au système national de coordonnées.
Pour être exploitable, la modélisation des réseaux requiert donc un relevé terrain méticuleux, couplé à un enregistrement numérique fidèle. Ce processus alimente ensuite les Systèmes d’Information Géographique (SIG) utilisés par les gestionnaires, maîtres d’ouvrage et exploitants. Ces données deviennent essentielles pour anticiper les conflits d’usages ou programmer la maintenance.
Comment la réglementation dt-dict encadre-t-elle la détection et la déclaration des réseaux existants ?
L’application de la réglementation dt-dict (Déclaration de projet de Travaux – Déclaration d’Intention de Commencement de Travaux) structure dorénavant les démarches obligatoires autour des chantiers. Le porteur du projet doit effectuer une demande préalable auprès des exploitants de réseaux recensés sur sa zone, puis attendre la transmission des plans correspondants.
Ce cadre réglementaire vise à limiter les risques liés aux interventions sans information fiable, et concerne tous les réseaux : eau potable, assainissement, gaz, fibre optique, électricité, etc. La réglementation impose également que certains types de travaux, dits “à proximité”, soient accompagnés d’investigations complémentaires sur le terrain avant toute excavation.
Grâce à ce dispositif normatif, la prévention des dommages dus à la méconnaissance ou à la mauvaise identification des réseaux progresse nettement. Une meilleure coordination entre donneurs d’ordre, entreprises et exploitants de réseaux réduit sensiblement les accidents liés à la coupure d’énergie ou aux explosions dues à la rupture de conduites sensibles.
Cette approche responsabilise davantage tous les intervenants du chantier. Elle favorise aussi la numérisation systématique des résultats des campagnes de détection de réseaux enterrés, afin de constituer une base de données fiable et accessible pour les futurs chantiers.
Quels sont les principaux défis rencontrés lors de la localisation des réseaux souterrains ?
Certaines difficultés apparaissent inévitablement lors de la détection de réseaux enterrés, selon la profondeur des infrastructures ou la composition du terrain. Les sols argileux, par exemple, limitent la pénétration des ondes du géoradar et réduisent ses performances. À l’inverse, la présence de remblais hétérogènes complique parfois l’identification précise du tracé en profondeur.
La proximité de plusieurs réseaux, parfois entremêlés, impose des investigations méthodiques. Les anciens ouvrages métalliques perturbent la propagation des signaux électromagnétiques, tandis que les tuyaux plastiques ou composites échappent parfois totalement à la détection classique. Les opérateurs doivent donc adapter leurs méthodes en permanence.
Si la détection sur le terrain apporte une réponse immédiate, elle ne remplace pas une gestion documentaire rigoureuse à long terme. L’accès à des plans actualisés, lisibles et géoréférencés conditionne la rapidité et la sécurité des futures interventions.
Des efforts constants de modélisation des réseaux et de partage des données entre collectivités, prestataires et exploitants forment la base d’une amélioration continue. Sans cette mutualisation, le risque d’erreur subsiste, qu’il s’agisse d’un mauvais alignement ou d’un changement de tracé passé inaperçu.
Avancées récentes et perspectives dans les techniques de détection de réseaux
L’apparition de dispositifs plus compacts, associés au traitement numérique des signaux, révolutionne les habitudes sur les chantiers urbains. Les systèmes équipés d’antennes multiples ou offrant une visualisation 3D en temps réel via écran tactile améliorent nettement la productivité des équipes. Ils rendent possible une interprétation instantanée des différentes couches du sous-sol.
Certains appareils proposent même une connexion directe aux bases de données SIG grâce à la géolocalisation GNSS, ce qui permet d’intégrer immédiatement les résultats de la détection à la modélisation des réseaux lors des études ou en fin de chantier.
Des algorithmes d’apprentissage automatique commencent à se développer dans le secteur. Leur objectif : assister l’opérateur dans l’analyse du signal brut issu des capteurs, détecter des anomalies ou suggérer un tracé probable en l’absence de plan clair. Cette évolution vers l’analyse automatisée ouvre la voie à de nouvelles formes de suivi intelligent des infrastructures souterraines.
Enfin, la modélisation des réseaux intègre progressivement une dimension dynamique : il devient envisageable de simuler l’impact d’un nouveau projet d’aménagement ou d’un chantier en temps réel, afin d’anticiper les interactions et d’optimiser la planification des interventions.
Quels bénéfices concrets pour la sécurité, la qualité et la performance globale des projets ?
La maîtrise de la détection de réseaux enterrés influence positivement toutes les étapes d’un chantier. Anticiper la présence d’obstacles invisibles protège tant l’intégrité physique des opérateurs que celle des riverains. Cela permet également d’éviter des coûts supplémentaires liés à la réparation ou au retard causé par un incident.
À une époque où la densité urbaine et la superposition des réseaux augmentent, adopter une démarche globale de détection, de géoréférencement et de modélisation des réseaux devient synonyme de modernité. La prévention des dommages repose autant sur la technologie que sur la bonne circulation de l’information. Chaque acteur, du donneur d’ordre à l’exploitant final, bénéficie du renforcement de ce cercle vertueux, garant de chantiers maîtrisés jusque dans les détails les plus invisibles.
