La liaison équipotentielle est un élément de base (obligatoire et primaire) de la mise en sécurité électrique des bâtiments. Pourtant, ce terme pour le moins étrange reste peu connu en dehors du cercle des électriciens.
La « LEP » (liaison équipotentielle principale) vise à réduire les risques électriques, notamment ceux liés aux différences de potentiel entre les masses métalliques ou conductrices, afin de protéger les occupants et d’assurer la conformité aux normes électriques en vigueur.
Pour vulgariser, il s’agit de la liaison principale des éléments conducteurs à la terre, ni plus ni moins.
Sa petite sœur, la « LES » (Liaison équipotentielle secondaire) est tout aussi importante, elle est même obligatoire pour compléter un circuit électrique normalisé et sécuritaire.
On regarde ça dans le détail.
Définition d’une liaison équipotentielle
La liaison équipotentielle est une mesure de protection électrique qui consiste à interconnecter les parties métalliques conductrices accessibles d’un bâtiment (comme les tuyauteries, les structures métalliques, les éléments de chauffage ou encore les carters des appareils électriques) à la terre ou à un potentiel commun.
Son but : Annuler la différence de potentiel électrique (d’où son nom) entre les éléments conducteurs.
Ci-dessus : Excellente vidéo explicative. A découvrir sur YouTube. Crédit ASTEOL ELEC.
Cette connexion réduit les risques liés aux différences de potentiel qui peuvent survenir entre ces éléments, notamment en cas de défaut électrique.
Nous parlons donc bien de sécurité des personnes avant tout.
Il existe deux types principaux de liaison équipotentielle dans un logement :
- La liaison équipotentielle principale (celle qui se situe généralement au tableau) = LEP.
- La liaison équipotentielle secondaire (ou supplémentaire) = LES.
Ces deux dispositifs fonctionnent conjointement pour garantir la sécurité des occupants.
La liaison équipotentielle remplit plusieurs fonctions indispensables :
- Réduction des risques électriques : En cas de défaut d’isolement ou de contact avec un conducteur sous tension, une différence de potentiel peut apparaître entre les masses métalliques. La liaison équipotentielle limite cette différence, évitant les chocs électriques graves.
- Évacuation des courants de défaut : En reliant les éléments conducteurs à la terre, la liaison équipotentielle facilite la circulation des courants de défaut vers le dispositif différentiel qui peut alors déclencher rapidement pour couper l’alimentation.
- Conformité réglementaire : Les normes électriques imposent des liaisons équipotentielles dans les logements pour garantir la sécurité des occupants.
Liaison équipotentielle principale : LEP
Quelques explications importantes.
La liaison équipotentielle principale est un élément central de l’installation électrique d’un bâtiment. Elle relie les principaux éléments conducteurs du logement à la borne principale de terre. Cette liaison est généralement située au droit du tableau principal, proche du bornier de terre.
Éléments à raccorder à la liaison équipotentielle principale :
- Les canalisations métalliques d’eau (eau chaude et eau froide).
- Les canalisations métalliques de gaz.
- Les conduits métalliques de chauffage.
- Les structures métalliques du bâtiment, si elles sont accessibles.
- L’installation électrique (via le tableau de répartition).
Principe de fonctionnement :
Tous ces éléments sont interconnectés au moyen de conducteurs de protection, généralement des fils en cuivre, pour être reliés à la borne de terre, souvent un piquet ou un réseau enterré dans le sol. Dans le tableau, le bornier de terre se reconnait facilement, il est généralement en bas du tableau et recueillent les fils « jaunes et verts ».
Section de la liaison principale : 16 mm².
Lire mon article sur le tableau électrique principal.
Liaison équipotentielle : Salle de bain
La salle de bain est particulièrement à risque car elle combine la présence de conducteurs électriques et d’eau.
D’ailleurs, on songe bien souvent en priorité à la salle de bain (à tors, car elle n’est pas la seule concernée) lorsqu’on évoque le sujet.
Cependant une chose est certaine, l’absence de liaison équipotentielle dans une salle de bain est une erreur professionnelle grave.
S’il est un endroit où l’électricien (ou vous même, si vous êtes autoconstructeur) doit porter sa vigilance c’est bien dans ce cas.
NOTA : C’est évidemment valable pour une « salle d’eau », la notion de « salle de bain » est générique.
La norme impose des règles spécifiques :
- Toute liaison équipotentielle secondaire doit inclure les masses métalliques accessibles (y compris les robinets et les tuyaux).
- La zone est divisée en volumes (0, 1, 2 et hors volumes) selon la distance par rapport à la baignoire ou à la douche. Les équipements installés doivent respecter ces restrictions pour éviter tout risque d’électrocution.
Liaison équipotentielle : Norme et règlementation
En France, les règles relatives à la liaison équipotentielle sont définies dans la norme NF C 15-100, qui régit l’installation électrique des logements.
Cette norme impose des exigences strictes pour garantir la sécurité des occupants.
Exigences de la norme NF C 15-100 – Lien sur le site de SCHNEIDER – Téléchargement en PDF disponible.
Liaison équipotentielle principale :
- Doit être mise en place dès la construction ou la rénovation du logement.
- Doit inclure toutes les canalisations métalliques pénétrant dans le bâtiment (eau, gaz, chauffage).
- Les conducteurs utilisés doivent respecter des sections minimales pour assurer une continuité électrique fiable.
Liaison équipotentielle secondaire:
- Obligatoire dans les salles de bain et autres pièces contenant une baignoire ou une douche ;
- Tous les éléments conducteurs de la pièce doivent être reliés entre eux par un fil de terre dédié.
Autres points importants de la norme
- Les conducteurs de la liaison équipotentielle principale doivent être de couleur vert et jaune, comme les fils de terre.
- La continuité de la liaison doit être vérifiée lors de l’installation et de toute intervention ultérieure.
- La borne principale de terre doit être accessible pour l’inspection et la maintenance.
NOTA : Quand vous passez le Consuel, s’il y a discontinuité de la liaison vous n’obtiendrez pas votre attestation.
Liaison équipotentielle supplémentaire : « LES »
La liaison équipotentielle secondaire (ou supplémentaire) :
Liaison équipotentielle secondaire
La liaison équipotentielle secondaire est une mesure complémentaire qui s’applique dans certaines zones à risque accru, notamment les salles de bain et les pièces d’eau (plus généralement).
Éléments concernés :
- Les baignoires et les douches métalliques ;
- Les tuyauteries métalliques d’eau et de gaz présentes dans la pièce ;
- Les appareils électriques fixes (chauffe-eau, radiateurs électriques, etc.) ;
- Les éventuelles masses métalliques (par exemple, des armatures dans les murs).
Particularités :
Elle permet de réduire au maximum les différences de potentiel dans une pièce spécifique, limitant ainsi le risque de choc électrique dans des zones où le contact avec l’eau augmente le danger.
Merci à l’excellente chaine YouTube ci-dessus / Crédits ASTEOL ELEC.
Section de la liaison secondaire : 2.5 mm².
Mais aussi :
En outre, pour celles et ceux qui ont déjà réalisé une rénovation lourde, il n’est pas rare de retrouver le fameux fil de liaison dans le ravoirage, lors du démontage des portes. En effet, sur les anciens appartements, certains blocs portes disposent encore d’un cadre en acier.
Lors de la dépose, si vous vous demandiez à quoi servait ce câble relié à l’huisserie et enrobé dans le ravoirage, ne vous posez plus la question, c’est une liaison équipotentielle.
Ce cas de figure n’impose plus de raccordement particulier car les blocs portes sont dorénavant en bois (pour la plupart).
Liaison équipotentielle obligatoire ?
Oui évidemment, la liaison équipotentielle est obligatoire. Par conséquent, cela peut engendre plusieurs cas de figures distincts qui « obligent » à imposer une intervention :
- En cas de rénovation pour autrui :
- En cas de rénovation pour soi-même (autoconstructeur) :
- Dans le cadre de l’après sinistre :
L’outillage pour les diagnostiques
Pour les artisans ou pour les diagnostiqueurs, il est important de vérifier que la liaison équipotentielle soit présente en tout point dans le logement. D’ailleurs c’est même obligatoire pour les diagnostiqueurs lorsqu’il s’agit d’un diagnostic électricité.
Appareil de contrôle des liaisons équipotentielles
Il existe un grand nombre d’appareils disponibles sur le marché, inutile de débourser des sommes importantes. En théorie, vous pourriez le faire avec un simple multimètre mais l’exemple d’appareil ci-dessus est plus simple à utiliser.
Coût : De 140 à 200 euros selon les modèles.
Voir la fiche produit de l’appareil de contrôle. Attention, c’est un exemple, je ne sais pas ce que vaut techniquement ce produit. Contactez plutôt un spécialiste comme Rexel par exemple.
Les bonnes pratiques pour une installation conforme
- Toujours faire appel à un électricien qualifié pour installer ou vérifier une liaison équipotentielle.
- Utiliser des matériaux certifiés pour garantir la fiabilité et la durabilité de l’installation.
- Suivre les prescriptions de la norme NF C 15-100, notamment en ce qui concerne les sections minimales des conducteurs.
- Prévoir des inspections périodiques, surtout après des travaux de rénovation ou des modifications de l’installation électrique.
Sanctions et risques en cas de non-conformité :
Ne pas installer une liaison équipotentielle conforme peut entraîner :
- Des risques graves pour les occupants (chocs électriques, électrocution).
- Des sanctions administratives ou des refus d’attestation de conformité lors de contrôles.
- Des complications lors de la vente ou de la location du logement, la conformité aux normes étant obligatoire.
- Refus d’obtention du consuel par les services d’ENEDIS.
- Grand risque de recours en cas de sinistre pour les artisans électriciens, votre responsabilité sera immédiatement recherchée.
Une fois l’installation réalisée, il est impératif de procéder à des tests pour vérifier la continuité de la liaison équipotentielle. Ces tests incluent :
- La mesure de la résistance des conducteurs.
- La vérification de l’efficacité de la mise à la terre.
- Le contrôle visuel des connexions et des bornes.
Les installations doivent être entretenues régulièrement pour s’assurer qu’elles restent conformes à la norme et qu’aucune connexion ne s’est dégradée.
Les zones spécifiques nécessitant une attention particulière

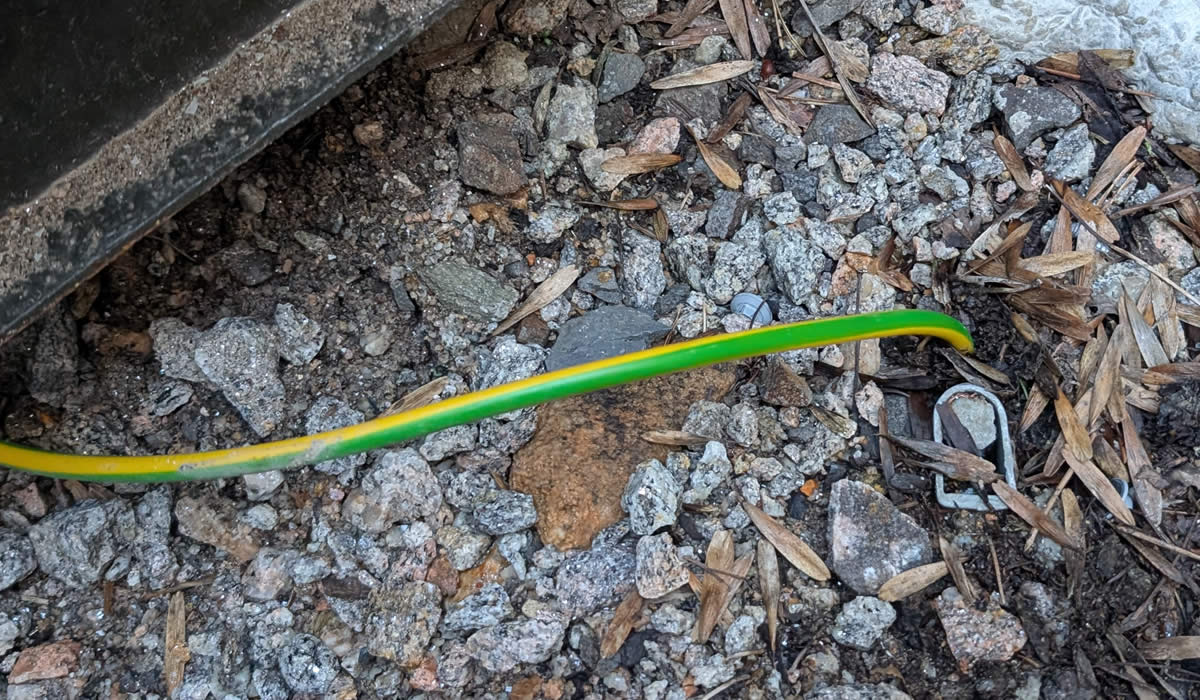

Les installations extérieures sont bien souvent négligées.
Les structures métalliques accessibles à l’extérieur du logement (par exemple, clôtures métalliques reliées à des parties électriques) doivent également être raccordées à la liaison équipotentielle principale. Cela peut être le cas pour les portails électriques par exemple, qui bien souvent sont reliés en basse tension.
Mais les autres cas sont nombreux :
- SPA (s’il contient de pièces métalliques en contact avec les personnes).
- Local technique ou Pool House, pour les piscines par exemple.
- Bungalow ou container de stockage (s’ils disposent de prises électriques).
Comment réaliser une liaison soi-même ?
Les principaux éléments nécessaires pour mettre en place une liaison équipotentielle incluent :
- Conducteurs de protection : Fils en cuivre isolés de couleur verte et jaune.
- Bornes de raccordement : Pour connecter les conducteurs aux masses métalliques.
- Piquets ou plaques de terre : Installés dans le sol pour dissiper les courants de défaut.
- Colliers de serrage : Utilisés pour fixer les conducteurs aux tuyaux ou autres masses métalliques.
Mise en œuvre de la liaison équipotentielle
Liaison équipotentielle principale : LEP
Pour installer une liaison équipotentielle principale, il faut :
- Identifier les masses métalliques conductrices dans le logement (par exemple, tuyaux, armatures métalliques).
- Relier ces masses à la borne principale de terre via un fil conducteur approprié.
- Assurer une bonne qualité de connexion pour éviter les pertes électriques.
Liaison équipotentielle secondaire : LES
Dans une salle de bain, par exemple :
- Relier les tuyaux d’arrivée et d’évacuation métalliques à un conducteur de protection.
- Vérifier que tous les appareils électriques fixes (chauffage, éclairage) sont équipés d’un conducteur de protection relié à la terre.
- Utiliser des boîtes de dérivation pour centraliser les connexions si nécessaire.
Métrage, chiffrage et devis
Métreurs, chargés d’affaires ou deviseurs, vous pouvez intégrer la vérification des liaisons équipotentielles dans vos devis. En effet, même s’il n’existe pas spécifiquement de ligne au BPU (Bordereau de Prix Unitaires), rien ne vous interdit d’ajouter cette mention.
La liaison équipotentielle étant un élément de sécurité majeur, il est inconcevable de ne pas la mentionner, et même, de la facturer.
En après sinistre ou en rénovation, l’enjeu est encore plus important car il en va de votre responsabilité en tant que professionnel. Autrement dit, intégrez une vérification des liaisons dans TOUS vos devis, et je dirai même, en 1ère ligne de vos chiffrages.
Liens divers / Autres articles sur le sujet :
Conclusion
La liaison équipotentielle est une composante essentielle de la sécurité électrique dans un logement.
Elle agit comme une barrière protectrice contre les risques électriques en éliminant les différences de potentiel entre les masses conductrices. Respecter les règles de la norme NF C 15-100 est impératif pour garantir une installation sûre et conforme.
Une bonne mise en œuvre et un entretien régulier de la liaison équipotentielle contribuent à protéger les occupants des dangers électriques, tout en assurant la longévité et la fiabilité de l’installation électrique du logement.
Merci pour vos lectures et bon chantier.
