Tableau électrique : La règle de l’amont et la règle de l’aval

Comprendre la règle de l’amont et la règle de l’aval dans le raccordement d’un tableau électrique principal

Dans une installation électrique domestique, le raccordement du tableau électrique principal ne se résume pas à « brancher des fils ». La logique de protection, de sélectivité et de sécurité repose sur des règles fondamentales issues de la norme française AFNOR et notamment de la norme NF C 15-100.

Parmi les notions souvent mal comprises par les particuliers  (et parfois même par certains bricoleurs expérimentés) figurent la règle de l’amont et la règle de l’aval.



Ces deux principes déterminent :

• où raccorder un équipement,
• comment protéger les circuits,
• comment répartir les protections,
• et surtout comment éviter les risques d’incendie, d’électrocution ou de destruction du matériel.



Cet article propose une explication complète, technique et pédagogique de ces deux règles essentielles.





Avant propos

Comprendre la règle de l’amont et de l’aval en électricité permet de dimensionner correctement un tableau mais pas uniquement. Dans le cadre de notre information continue sur l’après sinistre ces notions vont également permettre aux experts RCCI de comprendre ou d’anticiper les circonstances d’un défaut d’installation électrique. C’est évidemment également valable pour les conducteurs de travaux et les chargés d’affaires susceptibles d’intervenir sur des dossiers en rénovation par exemple.



Comprendre l’architecture d’une installation électrique domestique

Avant d’aborder les notions d’amont et d’aval, il faut comprendre l’organisation générale d’une installation. Dans une maison, le cheminement du courant est généralement le suivant :

1. Réseau public de distribution
2. Compteur électrique
3. Disjoncteur de branchement (disjoncteur EDF/Enedis)
4. Tableau électrique principal (TGBT)
5. Interrupteurs différentiels
6. Disjoncteurs divisionnaires
7. Circuits terminaux (prises, éclairage, chauffage, etc.)



Le courant circule donc toujours :

• depuis la source,
• vers les protections,
• puis vers les appareils.



Cette hiérarchie est au cœur des notions d’amont et d’aval.



Définition simple : qu’est-ce que l’amont et l’aval en électricité ?

L’amont

En électricité, l’amont désigne tout ce qui se situe avant un appareil, c’est-à-dire du côté de l’alimentation.

Autrement dit c’est l’énergie qui « arrive » depuis l’amont.

Exemple : Pour un disjoncteur divisionnaire, l’amont correspond à l’arrivée venant de l’interrupteur différentiel ou du peigne d’alimentation.



L’aval

L’aval désigne tout ce qui se situe après un appareil, c’est-à-dire du côté des circuits alimentés.

Autrement dit l’énergie « repart » vers l’aval.

Exemple : Pour ce même disjoncteur l’aval correspond au câble qui part alimenter les prises ou l’éclairage.



Pourquoi cette distinction entre amont et aval est-elle fondamentale ?

La distinction amont/aval est essentielle pour quatre raisons :



La sécurité des personnes

Une mauvaise protection en amont peut laisser passer :

• des surintensités,
• des courts-circuits,
• des défauts d’isolement.



Cela peut provoquer :

• électrocution,
• incendie,
• échauffement des conducteurs.



La protection du matériel

Chaque équipement doit être protégé :

• par le bon calibre,
• au bon endroit,
• avec la bonne coordination.



La sélectivité des protections

Une installation bien conçue doit permettre :

• au disjoncteur concerné de déclencher,
• sans couper toute la maison.



Le respect de la norme NF C 15-100

La norme NF C 15-100 impose :

• des sections minimales,
• des protections adaptées,
• une organisation logique du tableau.



Consulter notre dossier sur la norme NF C15-100.



La règle de l’amont : principe fondamental

Définition

La règle de l’amont impose que : Tout conducteur ou équipement doit être protégé contre les surintensités par un dispositif placé en amont.

Cela signifie qu’un câble ne doit jamais être alimenté sans protection adaptée située avant lui.



Exemple concret de la règle de l’amont

Imaginons :

• un câble de 2,5 mm²,
• alimentant un circuit de prises.



Selon la norme :

• ce câble doit être protégé par un disjoncteur de 20 A maximum.



Le schéma correct est :

Alimentation → Disjoncteur 20 A → Câble 2,5 mm² → Prises



Le disjoncteur est placé :

• en amont du câble,
• donc le câble est protégé.



Exemple dangereux : violation de la règle de l’amont

Supposons maintenant :

Alimentation → Câble 2,5 mm² → Disjoncteur 32 A → Prises

Le problème :

• une partie du câble n’est pas protégée,
• le 32 A est trop élevé pour du 2,5 mm².



Conséquences possibles :

• échauffement,
• fusion de l’isolant,
• incendie.



La protection en amont des tableaux électriques secondaires

La règle de l’amont est particulièrement importante lors du raccordement :

• d’un tableau divisionnaire,
• d’une dépendance,
• d’un garage,
• d’un atelier.



Exemple typique

On veut alimenter un tableau secondaire situé dans un garage. Le schéma correct est :

Tableau principal → Disjoncteur de protection → Câble d’alimentation → Tableau secondaire





Le disjoncteur doit être placé :

• dans le tableau principal,
• avant le câble.



C’est la règle de l’amont.



Choix du disjoncteur en amont

Le calibre dépend :

• de la section du câble,
• de la longueur,
• de la chute de tension,
• de la puissance demandée.



Exemples fréquents

Section du câble	Protection maximale
1,5 mm²	16 A
2,5 mm²	20 A
6 mm²	32 A
10 mm²	40 A
16 mm²	63 A





La règle de l’aval : principe général

La règle de l’aval concerne ce qui se passe après un appareil de protection. Elle implique principalement :

• la répartition des circuits,
• la cohérence des protections,
• la continuité de la sécurité jusqu’aux équipements terminaux.



Principe : Un appareil placé en aval ne peut jamais nécessiter une protection supérieure à celle située en amont.

En d’autres termes : L’aval doit toujours être cohérent avec l’amont.



Coordination amont/aval des protections

Cette notion est appelée :

• coordination,
• filiation,
• sélectivité selon les cas.



Exemple :

Disjoncteur général 60 A → Interrupteur différentiel 40 A → Disjoncteurs divisionnaires

Ici :

• l’interrupteur différentiel ne doit pas être surchargé,
• la somme théorique des circuits doit rester cohérente.



Différence entre interrupteur différentiel et disjoncteur

Cette confusion est extrêmement fréquente.

Interrupteur différentiel

Il protège :

• les personnes,
• contre les défauts de fuite à la terre.



Il ne protège PAS :

• contre les courts-circuits,
• ni contre les surcharges.



Le disjoncteur protège :

• les câbles,
• les équipements,
• contre les surcharges et courts-circuits.



Conséquence pratique sur l’amont et l’aval

Un interrupteur différentiel doit obligatoirement être :

• protégé en amont,
• par un disjoncteur adapté.



C’est une application directe de la règle de l’amont.



Cas pratique : raccordement d’un tableau principal

Prenons une maison monophasée classique.

Architecture correcte

Disjoncteur de branchement → Interrupteur différentiel 63 A → Disjoncteurs divisionnaires :

• 16 A éclairage
• 20 A prises
• 32 A plaques
• 20 A chauffe-eau



Chaque élément protège celui qui se trouve en aval. Nous vous invitons à consulter notre dossier sur le tableau électrique principal.



Les erreurs les plus fréquentes

Sous-dimensionnement des protections.

Exemple :

• câble 10 mm²,
• disjoncteur 63 A,
• alors que le câble ne supporte pas cette intensité selon les conditions de pose.



Protection absente en amont

Très fréquent dans :

• garages,
• extensions,
• ateliers bricolés.



Inversion amont/aval :

Certains raccordent l’alimentation sur les bornes de sortie.



Même si certains matériels le tolèrent, cela peut :

• rendre le dépannage dangereux,
• compliquer la maintenance,
• contrevenir aux recommandations fabricant.



Mauvaise coordination différentielle

Exemple :

• trop de circuits derrière un seul différentiel,
• surcharge thermique,
• déclenchements intempestifs.



La notion de sélectivité

La sélectivité vise à ne couper que le circuit défaillant.

Exemple idéal :

Court-circuit sur une prise cuisine → Seul le disjoncteur 20 A cuisine déclenche → Le reste de la maison continue de fonctionner



Règle de l’amont et incendies électriques

Une très grande partie des incendies domestiques d’origine électrique provient :

• d’un mauvais dimensionnement,
• d’une absence de protection adaptée,
• ou d’un non-respect des protections en amont.



Les causes typiques :

• échauffement progressif,
• connexions desserrées,
• surcharge permanente,
• câble insuffisamment protégé.



Cas particulier : alimentation d’un tableau divisionnaire

C’est l’application la plus importante des règles amont/aval.





Schéma recommandé

Tableau principal

↓

Disjoncteur 40 A

↓

Câble 10 mm²

↓

Tableau secondaire

↓

Interrupteurs différentiels

↓

Disjoncteurs circuits



Le câble 10 mm² est :

• protégé en amont par le 40 A,
• conformément à la norme.

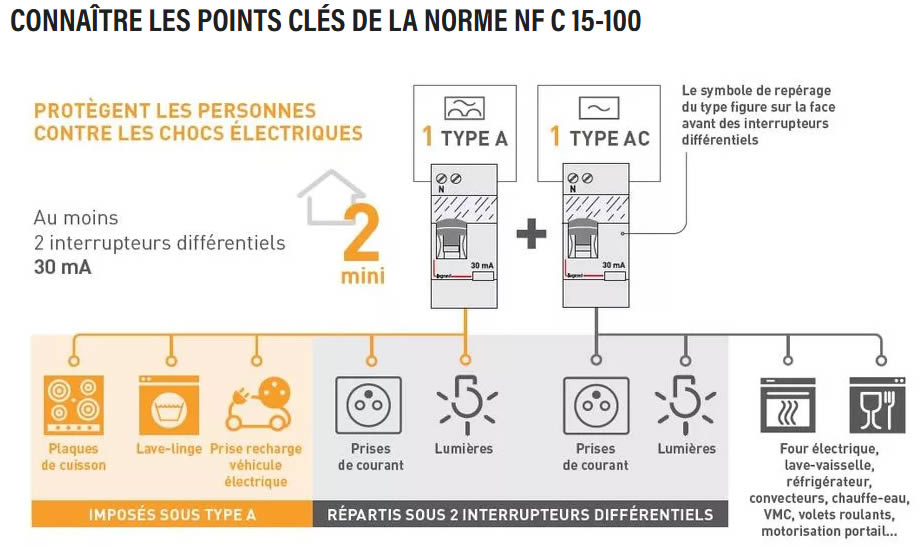

Source et crédits : LEGRAND



Peut-on repiquer directement sur le disjoncteur principal ?

Techniquement : parfois oui.

Normativement, cela doit respecter :



• les sections,
• les protections,
• les dispositifs de coupure,
• les borniers adaptés.



Improviser un repiquage est fortement déconseillé.



Le rôle des peignes électriques

Les peignes :

• répartissent l’alimentation en aval d’un différentiel,
• garantissent une distribution homogène,
• limitent les erreurs de câblage.



Ils participent indirectement :

• à la sécurité,
• à la fiabilité,
• au respect des règles amont/aval.



Monophasé et triphasé : mêmes principes

Que l’installation soit :

• monophasée,
• triphasée,



les principes restent identiques :

• protection en amont,
• cohérence des calibres,
• sélectivité,
• coordination des protections.



Consulter notre dossier sur la différence entre monophasé et triphasé.



Ce que dit réellement la NF C 15-100

La norme impose notamment :

• une protection adaptée à chaque conducteur,
• la présence de dispositifs différentiels 30 mA,
• le respect des intensités admissibles,
• la protection contre les contacts directs et indirects.



Elle ne parle pas toujours explicitement de « règle de l’amont » ou « règle de l’aval » dans des termes vulgarisés, mais ces notions découlent directement :

• des principes de protection,
• de coordination,
• et de sécurité électrique.



Conseils pratiques pour une installation fiable

Toujours :

• dimensionner les câbles avant les disjoncteurs,
• protéger les départs dès leur origine,
• respecter les sections,
• utiliser du matériel certifié.



Ne jamais :

• surcalibrer un disjoncteur,
• alimenter un câble sans protection,
• mélanger neutres et phases de différentiels différents,
• improviser un tableau secondaire.



Quand faire appel à un professionnel ?

Un électricien qualifié est fortement recommandé :

• pour une rénovation complète,
• un passage en triphasé,
• l’ajout d’un tableau secondaire,
• une mise en conformité,
• un doute sur les protections existantes.



Conclusion

La règle de l’amont et la règle de l’aval constituent les fondations logiques de toute installation électrique domestique sûre.

Retenez les principes essentiels :

• Tout câble doit être protégé en amont.
• Chaque protection doit être cohérente avec ce qui se trouve en aval.
• Le dimensionnement des protections ne se fait jamais au hasard.
• La sécurité électrique dépend avant tout de la coordination des équipements.



Une installation bien pensée :

• protège les personnes,
• protège les biens,
• facilite le dépannage,
• et garantit la conformité réglementaire.



En matière d’électricité, respecter ces règles n’est pas une option technique : c’est une exigence fondamentale de sécurité.

Merci pour vos lectures et bon chantier.

Serge USTUN.
